🛏️ Das Aufstelldach - Camper Cabin (Ford Nugget)

Das Dach der Camper Cabin lässt sich manuell öffnen. Es gibt leichte Unterschiede zwischen den einzelnen Modellen. Schau also nach, welches Modell du fährst, und wähle dann die richtige Anleitung aus den Dropdown-Menüs aus:

Schubladenkühlschrank

Dach öffnen

  1. Öffne die Fenster oder eine Tür, um den Druck zu verringern

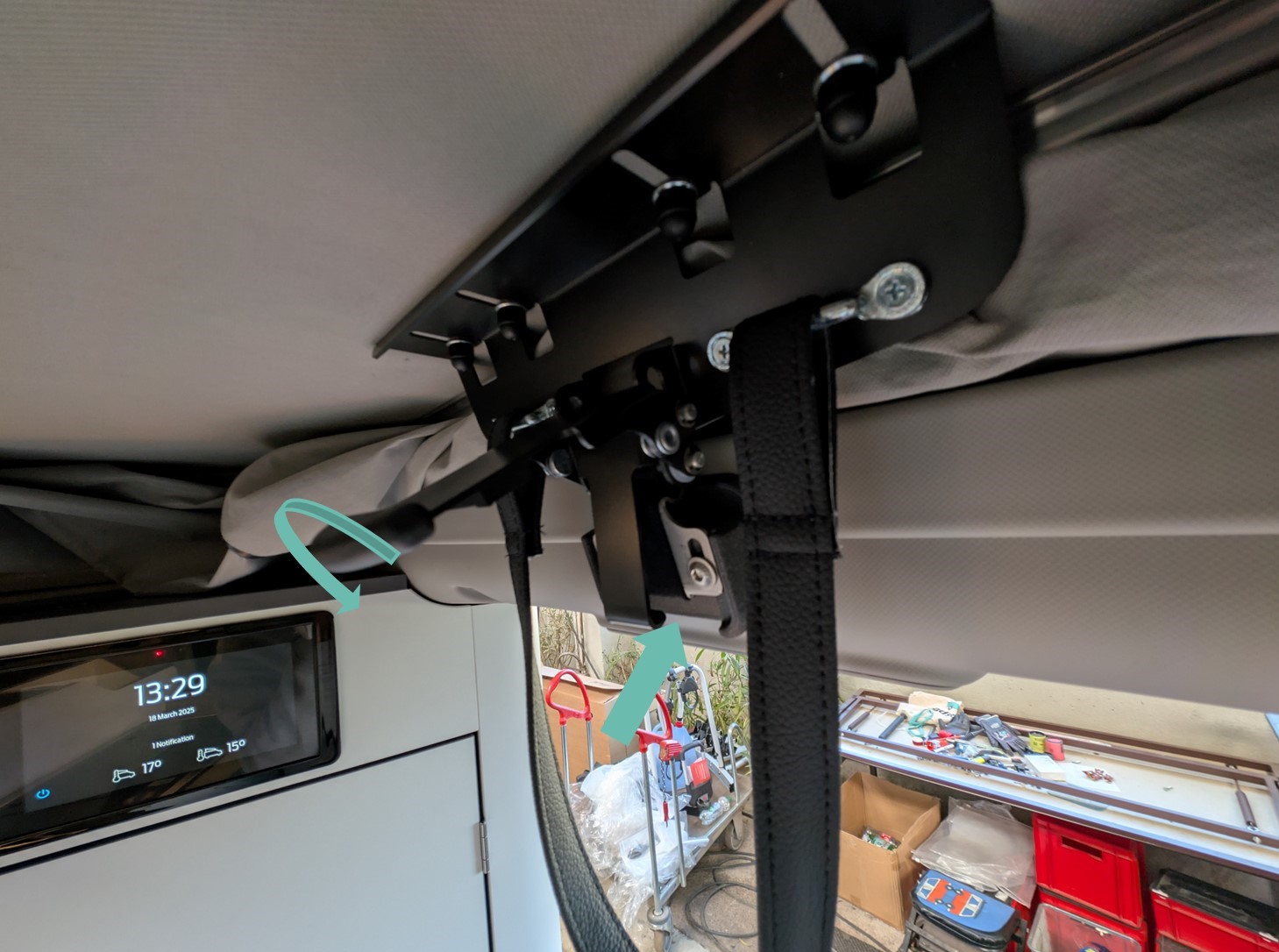

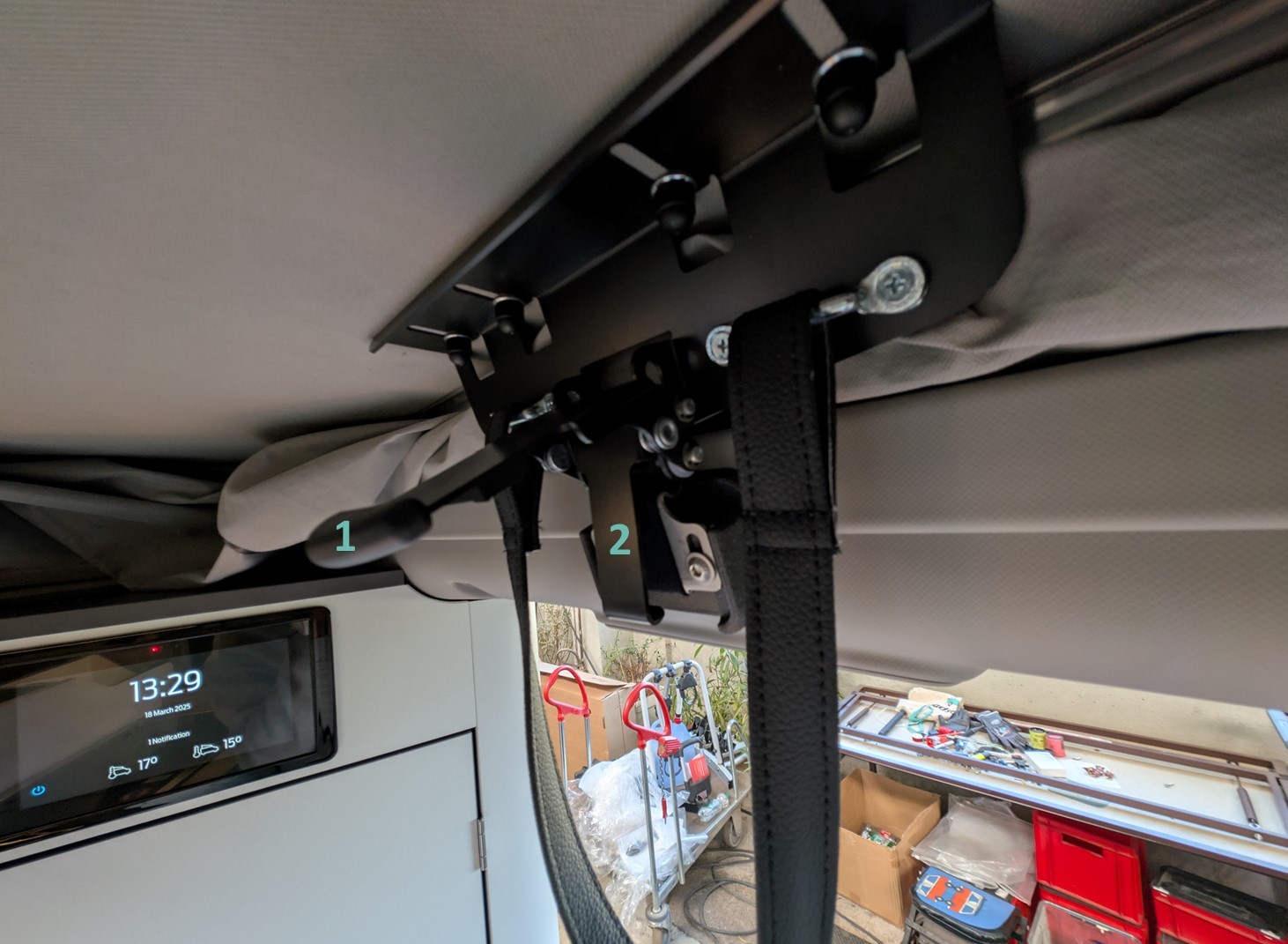

  2. Öffne die Dachverriegelung, indem du den Griff (1) nach oben schwenkst und den Haken (2) entriegelst.
  3. Schiebe das Dach nach oben, bis es vollständig geöffnet ist.
  4. Eine Leiter, die im hinteren Kleiderschrank verstaut ist, erleichtert das Aufsteigen.
  5.

Dach schließen

  1. Öffne die Fenster oder eine Tür, um den Druck zu verringern
  2. Bringe das Bett nach unten.

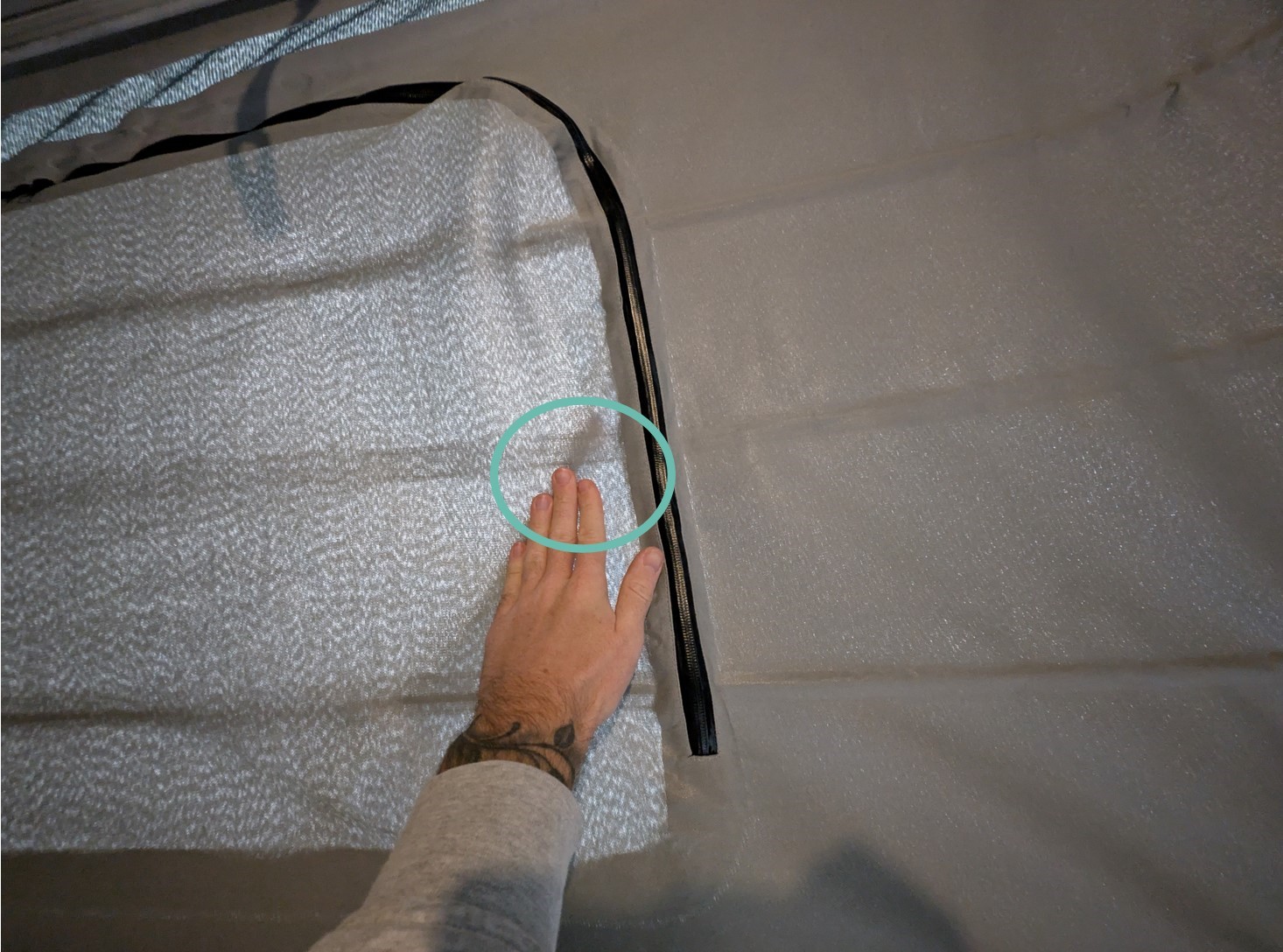

  3. Entriegele die rechte Gasfeder. Drücke dazu das Zelt auf der Beifahrerseite in den markierten Bereich auf dem Bild:
  4. Ziehe gleichzeitig das Aufstelldach mit der Schlaufe nach unten und schließe es bis auf 20 cm.
  5. Ziehe das Zelt nach innen.

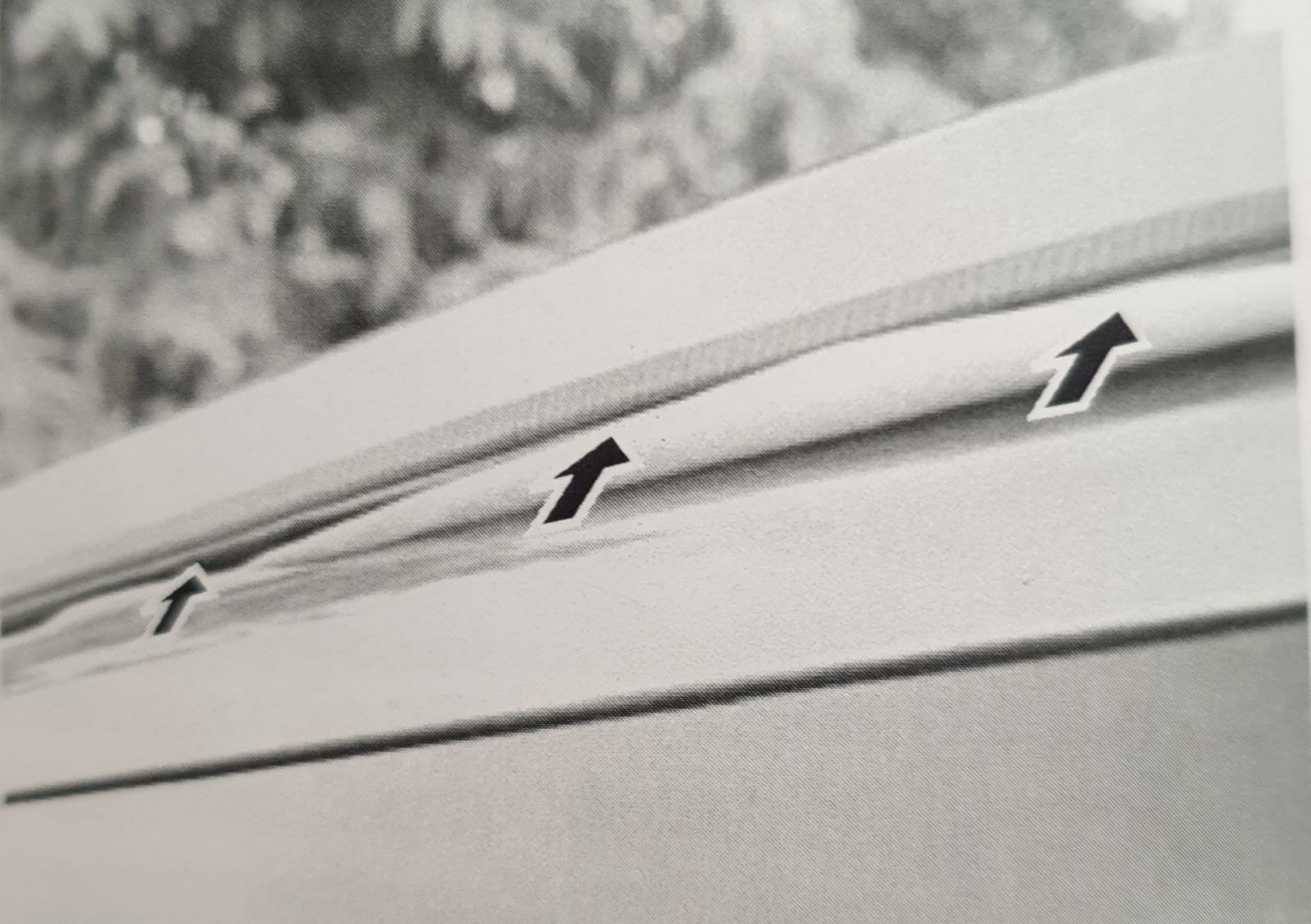

  6. Überprüfe außen, ob das Zelt zwischen dem Dach und dem Fahrzeug eingeklemmt ist:
    Dachbett_10.jfif
    Wenn ja, hebe das Dach leicht an und schiebe das überhängende Zelt nach innen.

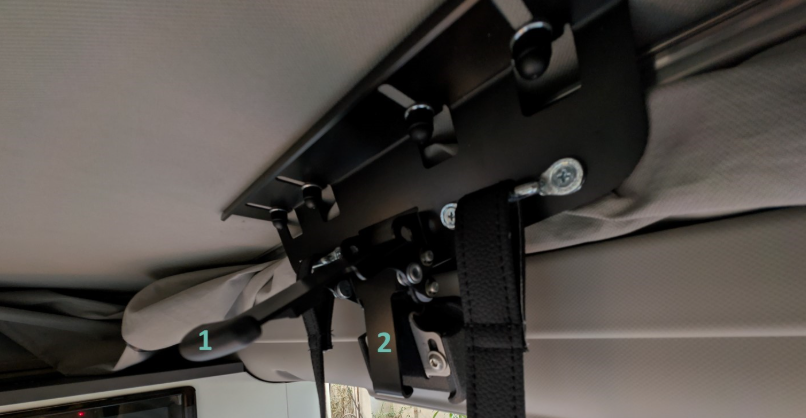

  7. Wenn alles drin ist, schließe die Dachverriegelung: Hänge den Haken (2) ein und schwenke den Griff ganz nach unten, um ihn zu verriegeln.



Kühlschranktür oben mit Camper Display hinten

Dach öffnen

  1. Öffne die Fenster oder eine Tür, um den Druck zu verringern
  2. Die Verriegelungen links und rechts am hinteren Teil des Dachs innen lösen und somit das Dach entsichern.
  3.  Drücke das Dach gleichmäßig nach oben.
  4. Ziehe das Bett leicht zu dir hin, um es ganz flach zu machen
  5. Eine Leiter im Heckschrank ermöglicht einen erleichterten Aufstieg.

Dach schließen

  1. Um das Dach zu schließen, vergewissere dich, dass alle Fenster im Dach geschlossen sind und nichts mehr auf der Matratze liegt.

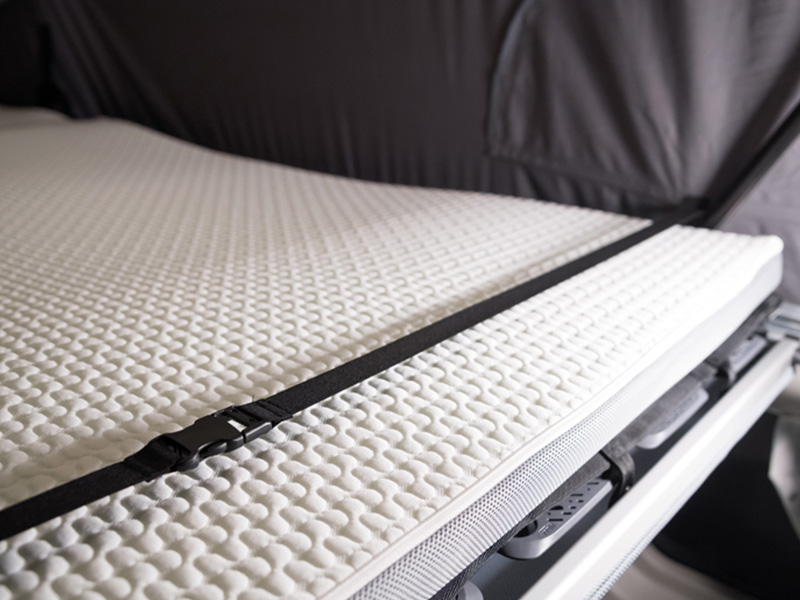

  2. Sichere die Matratze mit den dafür vorgesehenen Gurten
  3. Dachbett aus den Halterungen lösen, gerade auf den Schienen aufsetzen und kräftig heranziehen, sodass es komplett aufliegt.
  4. Dann gegen die rote Markierung an der rechten Gasdruckfeder drücken, um das Dach herunterziehen zu können
  5. Achte darauf, dass der Zeltstoff nicht herausschaut oder eingeklemmt wird.
    Dachbett_10.jfif

Klicke hier, um direkt zum Erklär-Video zu gelangen:

Kühlschranktür oben mit Camper Display vorn

Dach öffnen

  1. Öffne die Fenster oder eine Tür, um den Druck zu verringern
  2. Die Verriegelungen links und rechts am hinteren Teil des Dachs innen lösen und somit das Dach entsichern.
  3.  Drücke das Dach gleichmäßig nach oben.
  4. Ziehe das Bett leicht zu dir hin, um es ganz flach zu machen
  5. Eine Leiter im Heckschrank ermöglicht einen erleichterten Aufstieg.

Dach schließen

  1. Um das Dach zu schließen, vergewissere dich, dass alle Fenster im Dach geschlossen sind und nichts mehr auf der Matratze liegt.
  2. Sichere die Matratze mit den dafür vorgesehenen Gurten
  3. Dachbett aus den Halterungen lösen, gerade auf den Schienen aufsetzen und kräftig heranziehen, sodass es komplett aufliegt.
  4. Dann gegen die rote Markierung an der rechten Gasdruckfeder drücken, um das Dach herunterziehen zu können
  5. Achte darauf, dass der Zeltstoff nicht herausschaut oder eingeklemmt wird.
    Dachbett_10.jfif

Klicke hier, um direkt zum Erklär-Video zu gelangen:

Bitte beachte folgendes:

  • Fahre nie mit einem offenen Dach!
  • Beim Ein- und Ausfahren des Hochdachs immer Fenster bzw. Tür öffnen, um den Druck auszugleichen!
  • Beim Einfahren des Dachs immer prüfen, dass nichts mehr auf der Matratze liegt, das Dachbett unten ist und Reißverschlüsse der Dachfenster geschlossen sind und der Stoffbalg nicht in die Laschen eingeklemmt wird oder seitlich aus dem Fahrzeug herausragt.
  • Achte darauf, dass das Zelt trocken ist, bevor du es schließt, damit sich kein Schimmel bildet.
