🚿 Warmwasser und Dusche - Couple Condo (Winnebago Travato 59K)

Es gibt 2 Arten von Boilern in unserem Couple Condo:

Typ 1: Boiler funktioniert mit Gas = Propan
Typ 2: Boiler funktioniert mit Fuel = Benzin

Wichtig zu wissen:

So prüfst du, welches Heizsystem eingebaut ist:

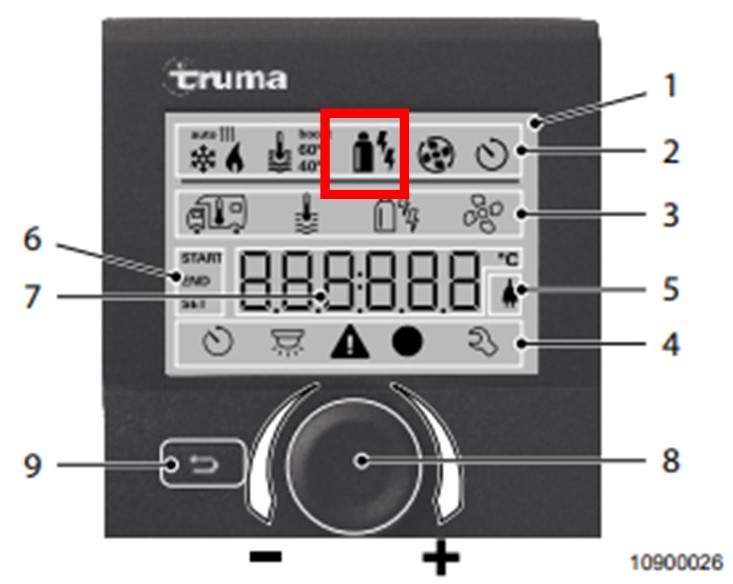

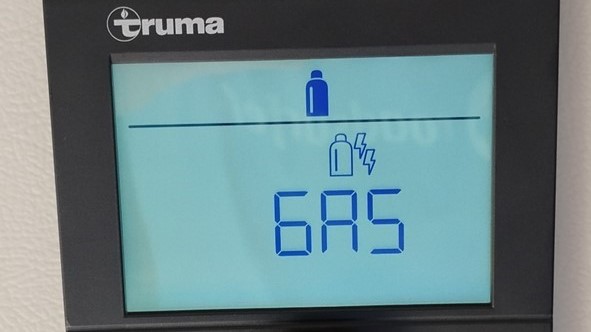

1. Drehe den schwarzen Knopf im Uhrzeigersinn, bis du das Symbol mit der Gasflasche/Blitzsymbol siehst:


   Propan-Boiler	Benzin-Boiler

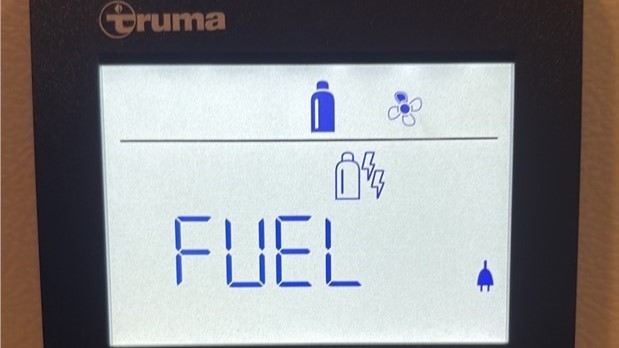

   Wenn dein Boiler mit Propan funktioniert, siehst du: Gas= LP(Gas) MIX 1= LP(Gas) + 850W (Strom) MIX 2= LP(Gas) + 1700W (Strom) EL 1= 850W (Strom) EL 2= 1700W (Strom)	Wenn dein Boiler mit Benzin funktioniert, siehst du: FUEL= Benzin MIX 1= Benzin + 850W (Strom) MIX 2= Benzin + 1700W (Strom) EL 1= 850W (Strom) EL 2= 1700W (Strom)

2. Jetzt kannst du zwischen Gas (LP-Gas) / Kraftstoff (Benzin) oder MIX1/2 und EL1/2 wählen, indem du den schwarzen Drehknopf drehst und durch Drücken auswählst.
   Um "MIX" oder "EL" zu nutzen, stelle sicher, dass du entweder an die externe Stromversorgung angeschlossen bist oder (falls vorhanden) der Generator läuft.

So schaltest du Warmwasser ein:

• Stelle sicher, dass der Hauptbatterieschalter eingeschaltet ist und die Campingbatterie geladen ist.

Für Gas = Propan-Boiler stelle sicher:

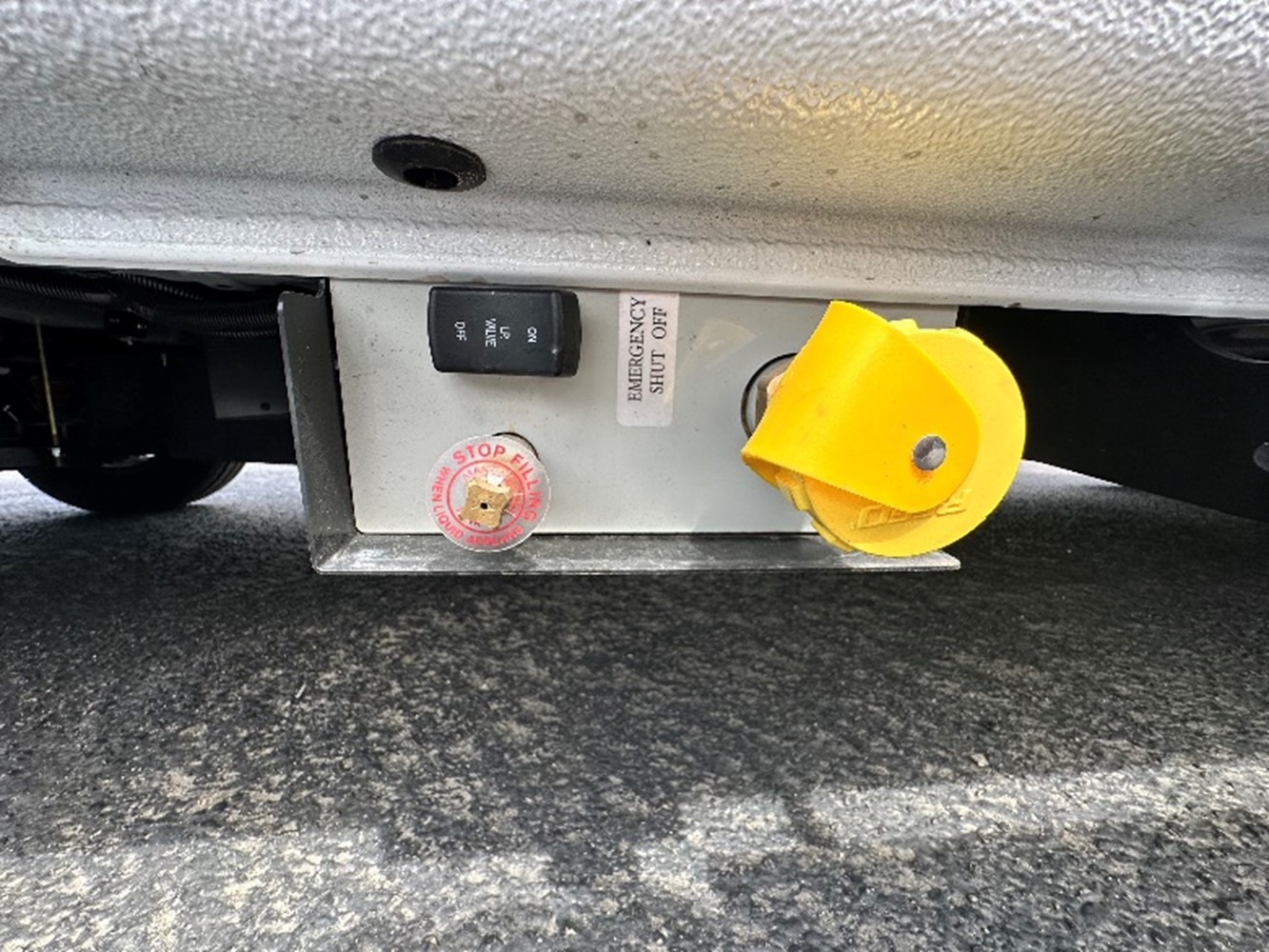

• Schalte zuerst das Propan (LP) ein. Der Propanschalter befindet sich auf der Fahrerseite unter dem Fahrzeug. Er hat einen Schalter, der auf ON gestellt werden muss (oder ein rotes Licht leuchtet im Knopf):

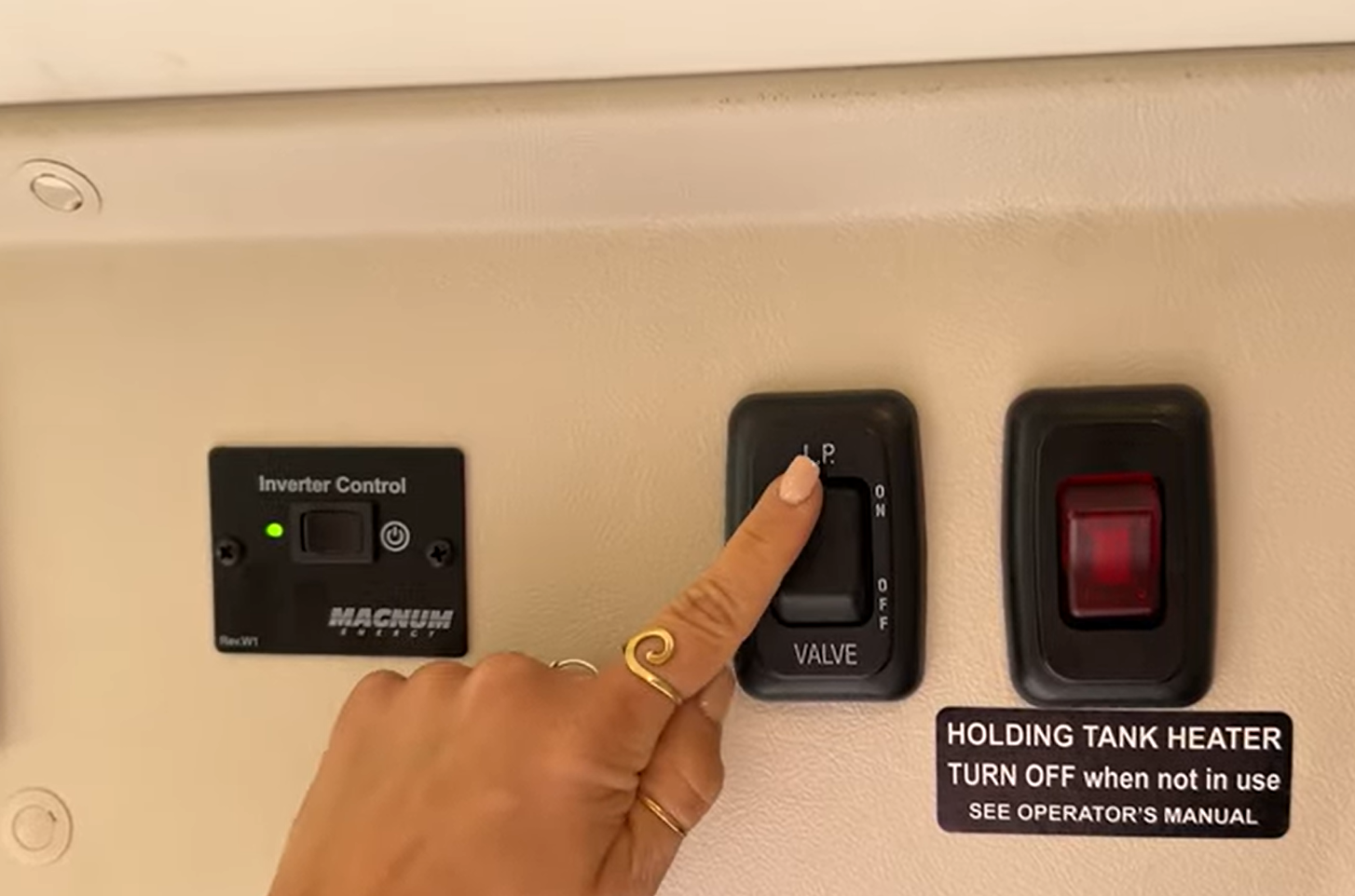

• Schalte das LP auch innen über der Tür ein:


Für Gas = Propan und Kraftstoff = Benzin Boiler:

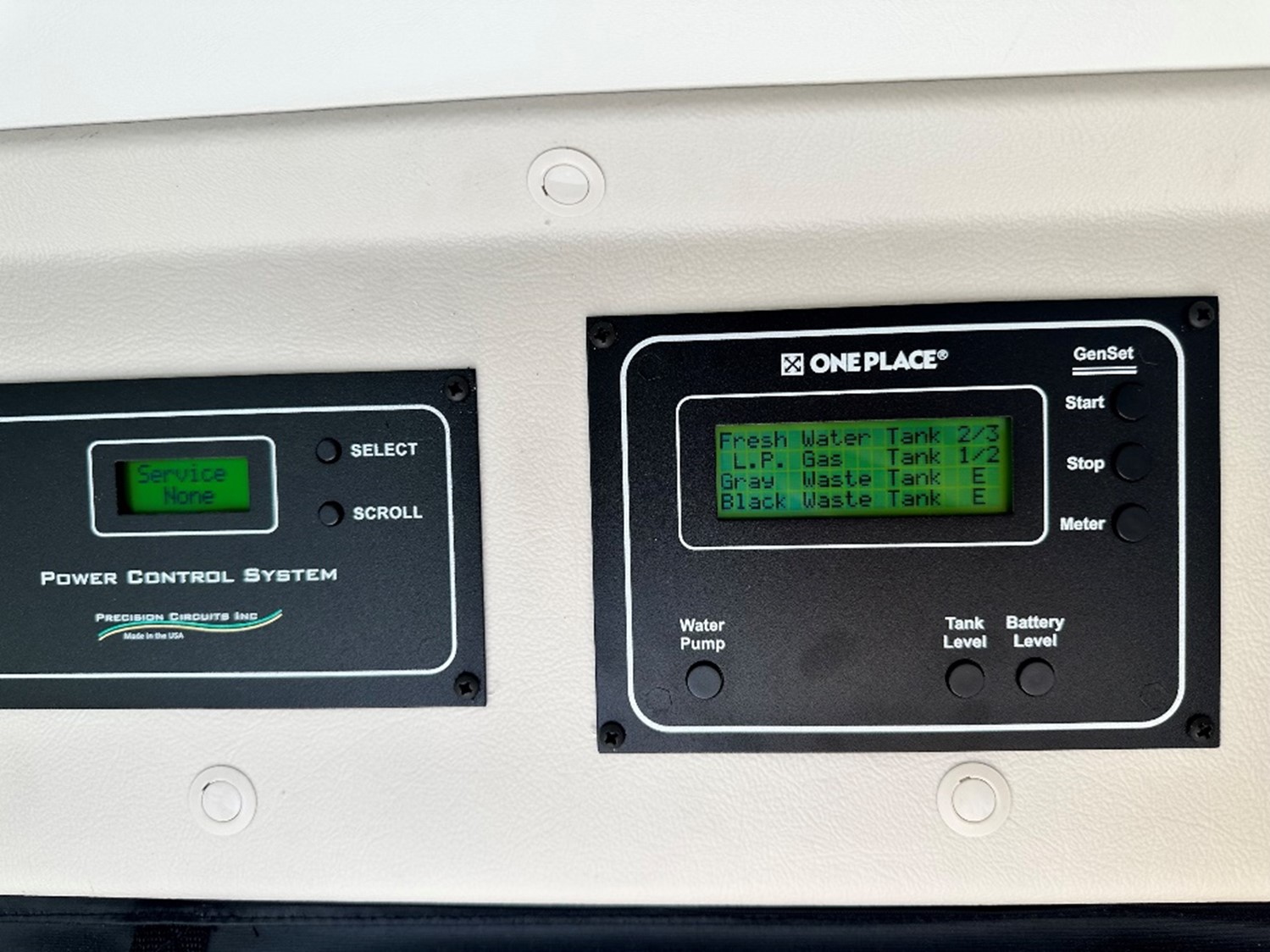

• Prüfe den Frischwasserstand durch Drücken des Knopfes "Tank Level". Es muss genug Wasser im Tank sein (über 50% wird empfohlen).

• Schalte die Wasserpumpe am Hauptpanel ein.
• Der Boiler muss mit Wasser gefüllt sein. Dazu drehst du den Wasserhahn auf heiß und lässt das Wasser kurz laufen.
• Schalte den Boiler am Truma-Display wie folgt ein:
  • Um den Bildschirm zu aktivieren, drücke den schwarzen Knopf kurz.

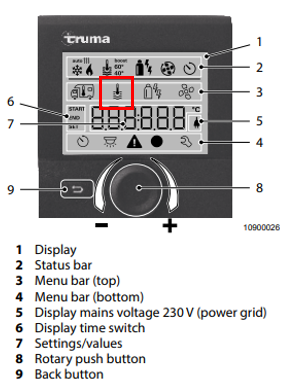

  • Drehe den schwarzen Knopf im Uhrzeigersinn, bis das Symbol mit einem Thermometer unter Wasser blinkt:

  • Drücke den schwarzen Knopf zur Bestätigung.
  • Es erscheint der Text "OFF". Drehe das Rad im Uhrzeigersinn, um den Modus zu wählen: ECO (40℃), HOT (60℃) oder BOOST
  • Sobald du den gewünschten Modus gefunden hast, drücke den Knopf zur Auswahl.
  • Das Hauptmenü erscheint wieder und der Boiler sollte laufen.
  • Du kannst dein Truma auch mit einem Strommix aus Gas (Propan) oder Kraftstoff (Benzin) oder nur mit Strom betreiben.
  • Wähle das Gasflaschen/Blitzsymbol und entscheide zwischen:


  • Propan-Boiler	Benzin-Boiler
    Wenn dein Boiler mit Propan funktioniert, siehst du: Gas= LP(Gas) MIX 1= LP(Gas) + 850W MIX 2= LP(Gas) + 1700W EL 1= 850W EL 2= 1700W	Wenn dein Boiler mit Benzin funktioniert, siehst du: FUEL= Benzin MIX 1= Benzin + 850W MIX 2= Benzin + 1700W EL 1= 850W EL 2= 1700W

  • Um "MIX" oder "EL" zu nutzen, stelle sicher, dass du entweder an die externe Stromversorgung angeschlossen bist oder (falls vorhanden) der Generator läuft.
• Warte etwa 20 Minuten, bis der Boiler heiß ist.
• Benutze den Duschvorhang, um Wasserschäden am Van zu vermeiden.

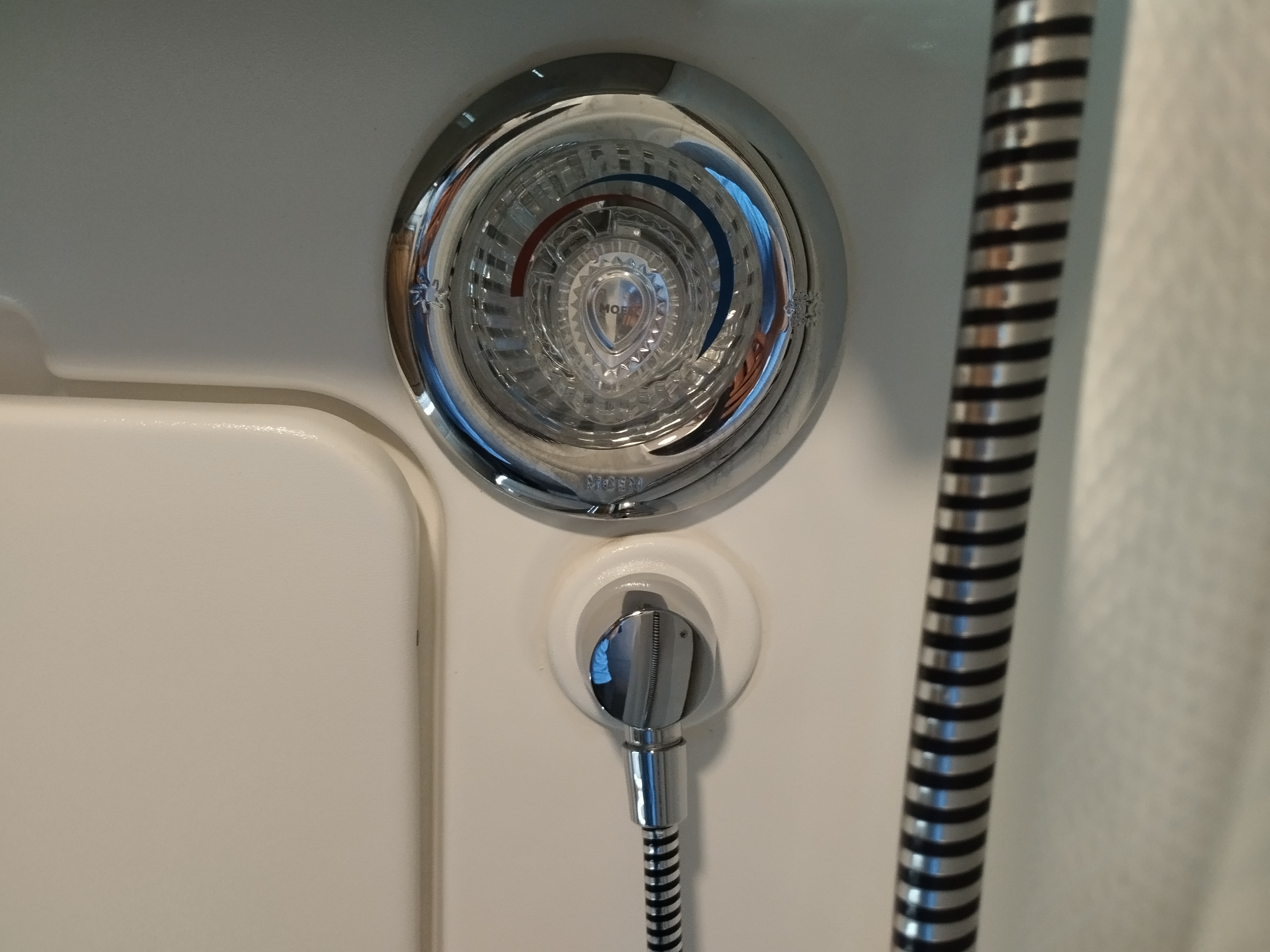

• Wenn du bemerkst, dass kein Wasser aus der Dusche kommt, drehe den silbernen Knopf im Bad. Dieser Druckreglerknopf nimmt den Druck vom Waschbecken und leitet ihn auf die Dusche um:

• Wenn du mit dem Duschen fertig bist, schalte den Warmwasserboiler aus, genauso wie du ihn eingeschaltet hast.
• Schalte die Wasserpumpe aus. Es ist immer eine gute Idee, die Wasserpumpe auszuschalten, wenn du die Waschbecken oder die Dusche nicht benutzt. So verhinderst du Wasserschäden.

Sieh dir dieses Video für eine ausführlichere Erklärung an:

Außendusche

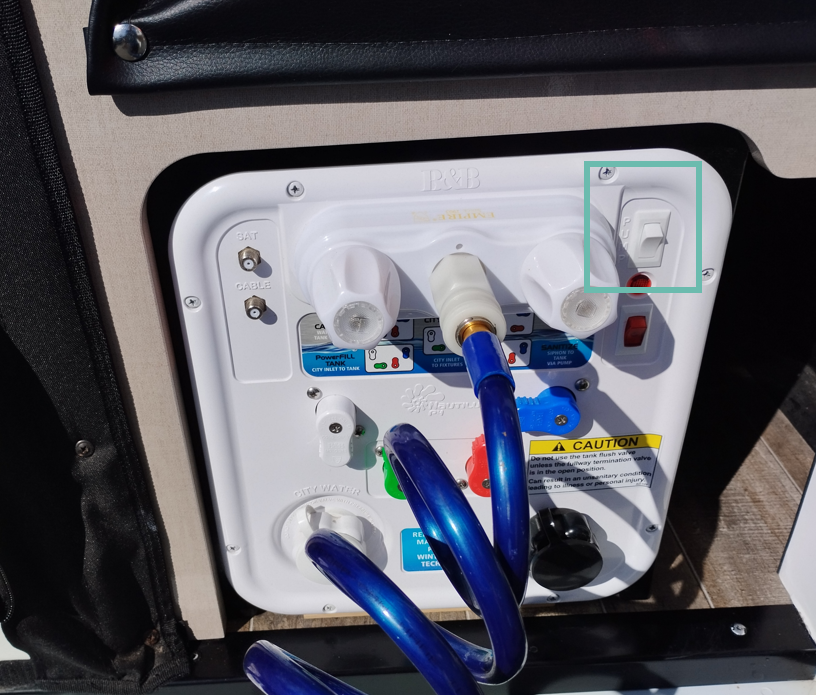

Wenn du eine erfrischende Außendusche nehmen möchtest, kannst du das tun! Die Außendusche hat eine Warmwasserversorgung, die du wie oben beschrieben einschalten kannst. Um die Außendusche zu nutzen, steckst du sie einfach oben in den Anschluss und schaltest die Wasserpumpe ein:

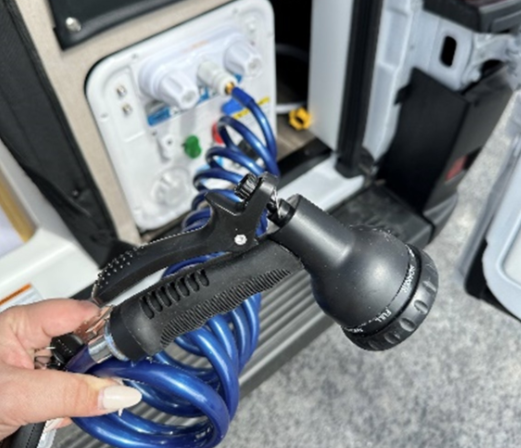

Um das Wasser fließen zu lassen, drücke den Hebel am Duschkopf:

Zum Abziehen drücke den kleinen Ring am Anschluss zurück und die Außendusche wird gelöst.

Wichtig: Ziehe die Dusche nicht mit Gewalt heraus, da dies den Duschschlauch und den Anschluss beschädigt!

Fehlerbehebung

Häufige Truma Fehler:

E517H // E507H // E516H: Der Fehlercode erscheint, wenn die Gaszufuhr unterbrochen wird.  Schalte das System aus, schalte das Gas ein und drücke den schwarzen Knopf einmal, um zu bestätigen, dass der Fehler quittiert wurde. Möglicherweise musst du das Gerät zurücksetzen und den Vorgang erneut starten.

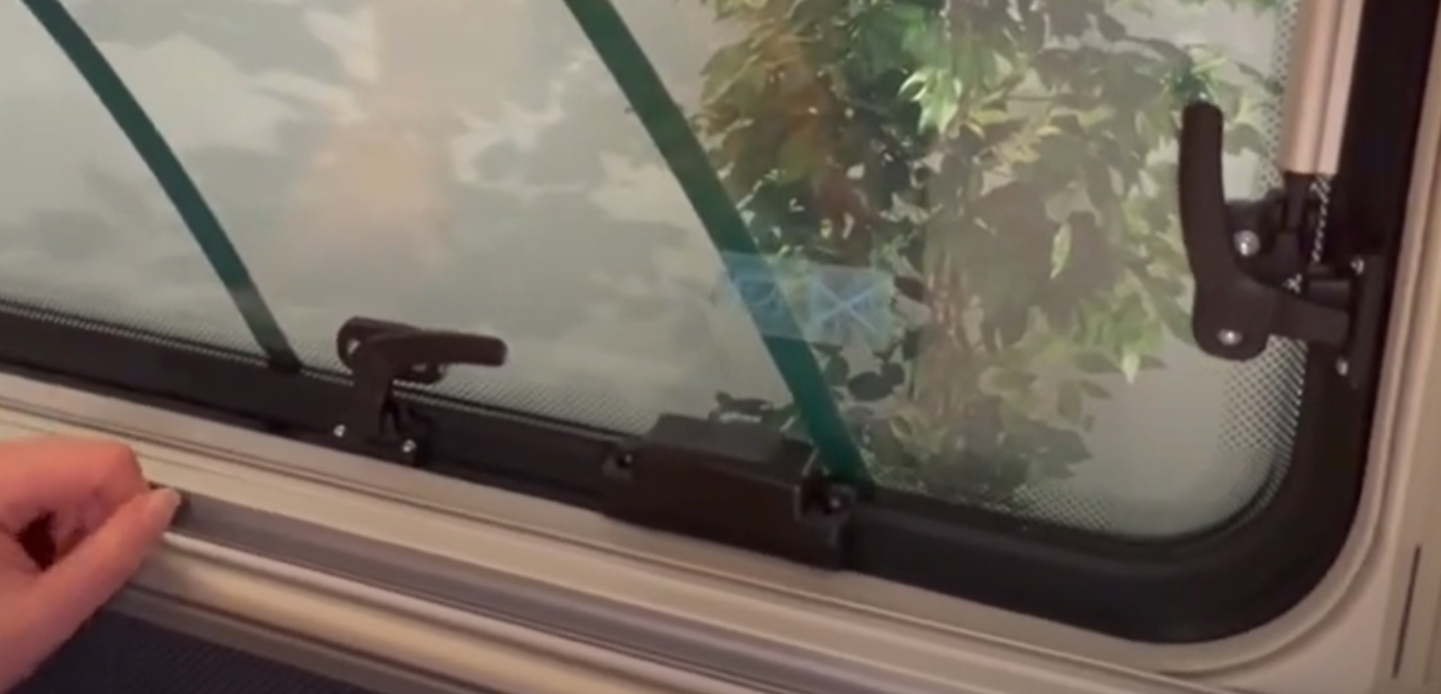

W412H: Der Fehler erscheint, wenn ein Fenster geöffnet ist. Dadurch wird der Sicherheitsstift aktiviert, um zu verhindern, dass Abgase von der Heizung ins Innere des Fahrzeugs gelangen. Um das Gas wieder strömen zu lassen, schließe das Fenster.

W418H // W411H // W303H // E654H // E566H: Der Fehlercode erscheint, wenn die Spannung auf der Camping Batterie nicht ausreicht.
Überprüfe die Batteriekapazität an deinem Board-Display. Liegt der Wert unter 12,3V  (50%) muss die Batterie vor Inbetriebnahme der Heizung geladen werden.
Wiederholtes , efolgloses Neustarten der Truma Einheit kann eine Systemsperrung deiner Heizung verursachen.

Wenn ein anderer Fehlercode angezeigt wird, nimm bitte Kontakt zu uns auf, damit wir dir weiterhelfen können.

Du hast die Ursache des Fehlers gefunden und behoben? Super! Manche Fehler verschwinden von selbst.

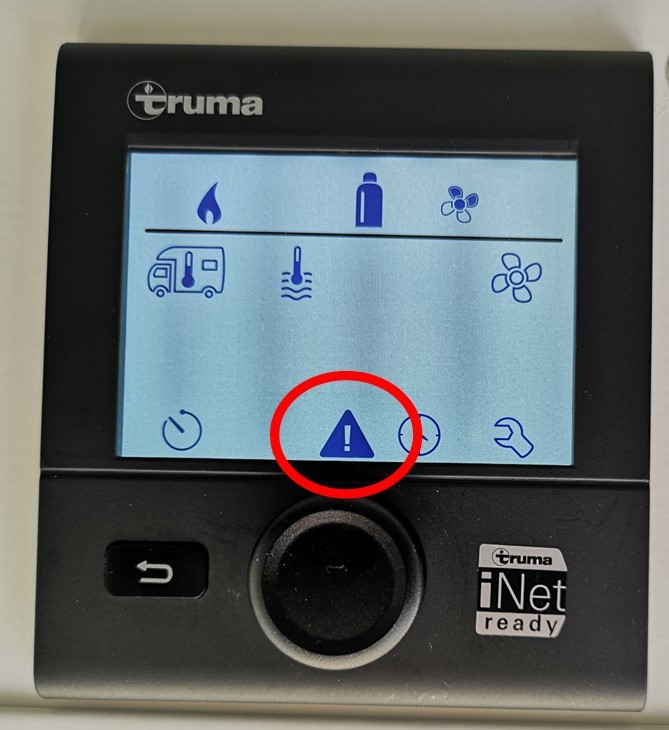

Andere musst du bestätigen, indem du mit dem schwarzen Knopf zum Ausrufezeichen navigierst (durch Drehen des schwarzen Knopfs):

Drücke nun den schwarzen Knopf, um den Fehler zu bestätigen. Das Symbol sollte nun verschwinden und die Heizung kann über die bekannten Schritte wieder in Betrieb genommen werden.

Zurücksetzen der Truma Einheit, nach einer Fehler/Warn- Meldung. Nur EINMAL!!!

In manchen Fällen hilft es, die Truma manuell zurückzusetzen. Versuche dies nur einmal – wenn du es wiederholt zurücksetzt, ohne die Ursache zu beseitigen, kann das gesamte System dauerhaft gesperrt werden.
