Hymer Ayers Rock (pequeno computador de bordo)
Água doce

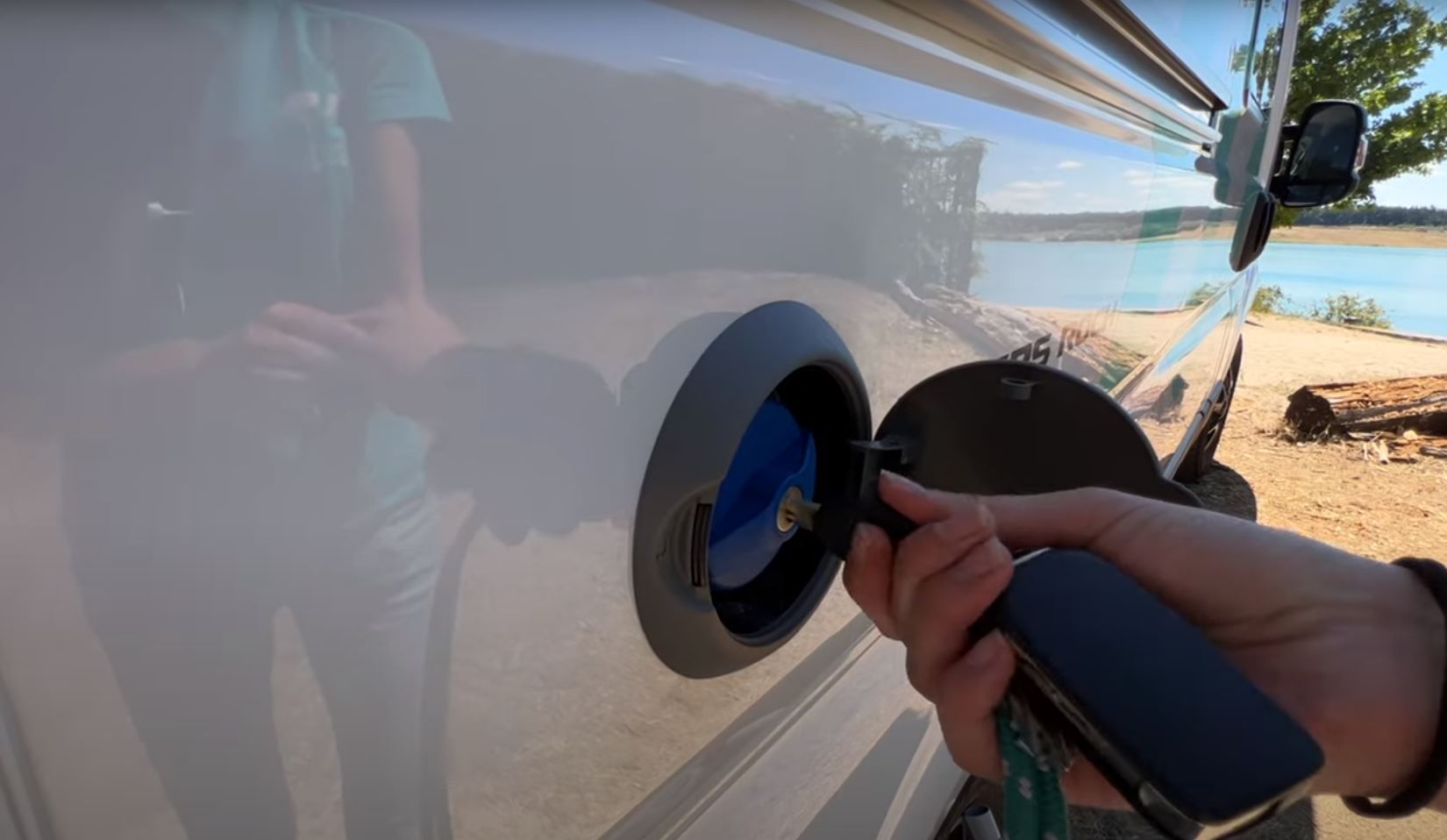

Por razões de higiene, o depósito de água doce é sempre entregue vazio. O depósito de água doce (100 L) está situado no lado do passageiro e serve o lavatório, a sanita e o duche interior/exterior. Para o abrir, precisas da chave de tamanho médio. Insere a chave na fechadura do depósito e roda-a para abrir. Pressiona a tampa do depósito enquanto a rodas para a soltar:
O depósito de água doce pode ser enchido com um recipiente com um acessório ou com uma mangueira. Certifica-te de que os depósitos de água doce e de águas residuais estão fechados. Podem ainda estar abertos devido ao aluguer anterior.

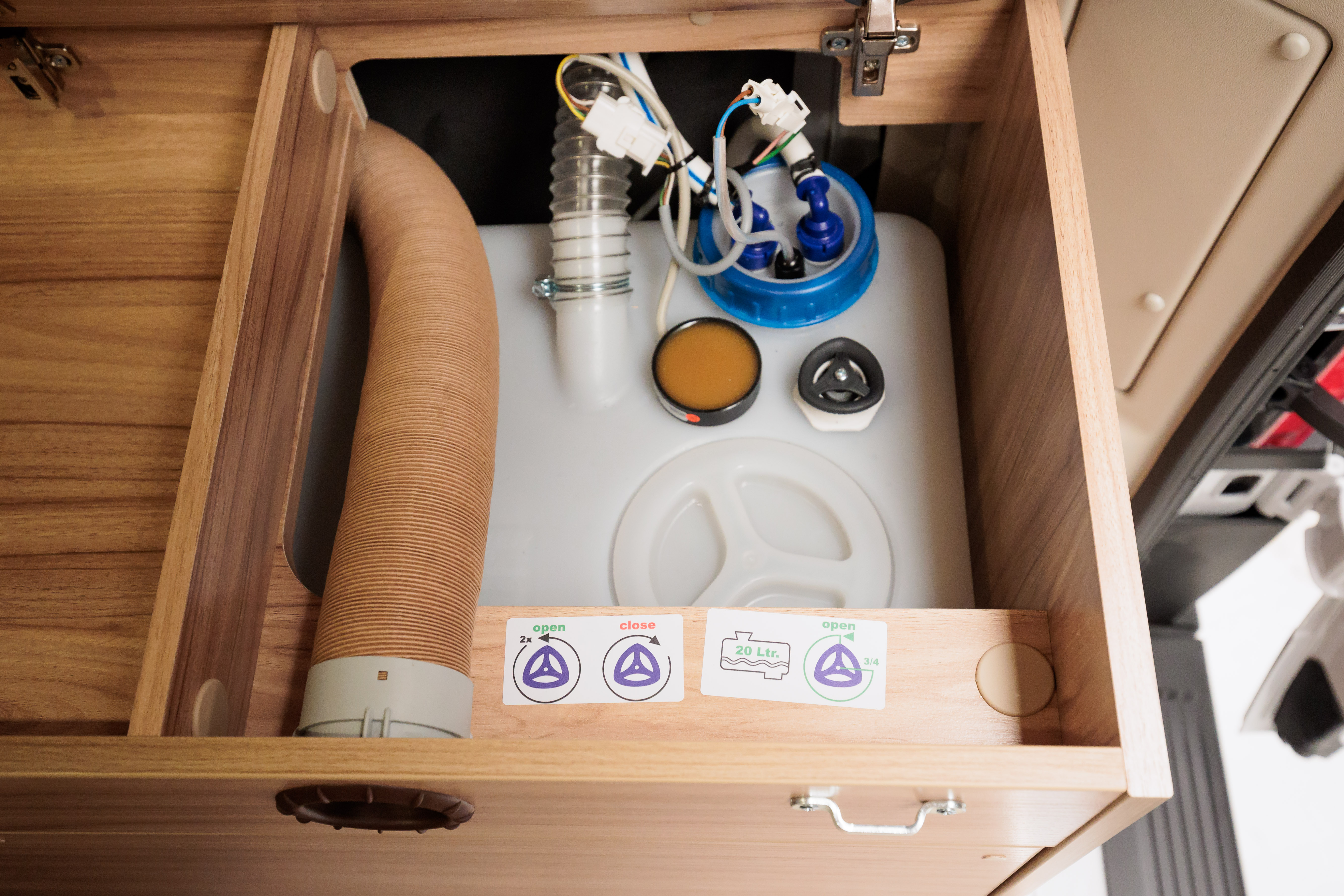

Para esvaziar/abrir ou fechar o depósito de água doce, roda o botão preto que se encontra na parte superior do depósito. Para isso, levanta o colchão na cabeceira e abre a tampa:
Tem cuidado: A água doce não é água potável!
Águas residuais
O depósito de águas residuais (90L) está situado debaixo da autocaravana, do lado do condutor. Para abrir o depósito de águas cinzentas, tira a manivela cinzenta do armário debaixo da mesa.

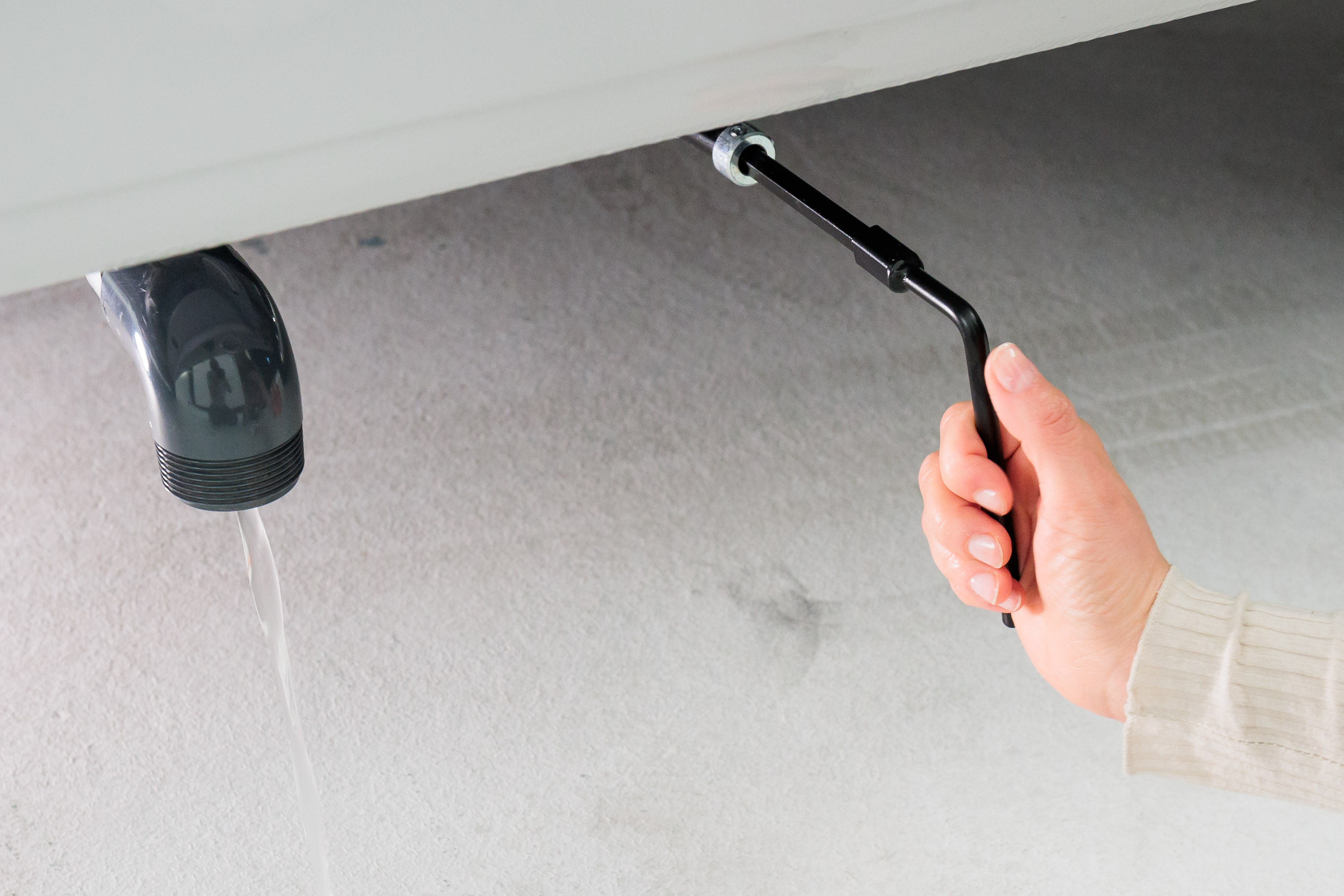

Coloca-a no pino de metal debaixo do carro, que se encontra diretamente debaixo da cassete da sanita:

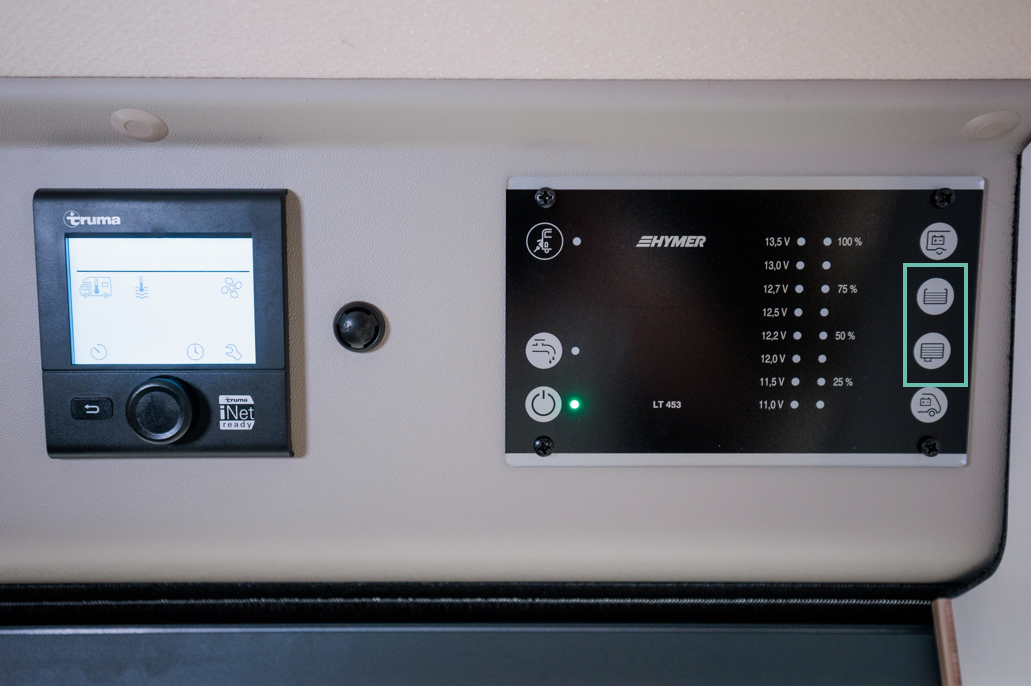

Podes ver os níveis dos depósitos de água doce e de águas residuais na unidade de bordo:
Clica aqui para ires diretamente para o vídeo explicativo:
Resolução de problemas
Fuga de água por baixo do veículo
Se houver uma fuga de água por baixo do veículo, esta pode ter várias causas:
- Verifica se as alavancas de ambos os depósitos estão fechadas.

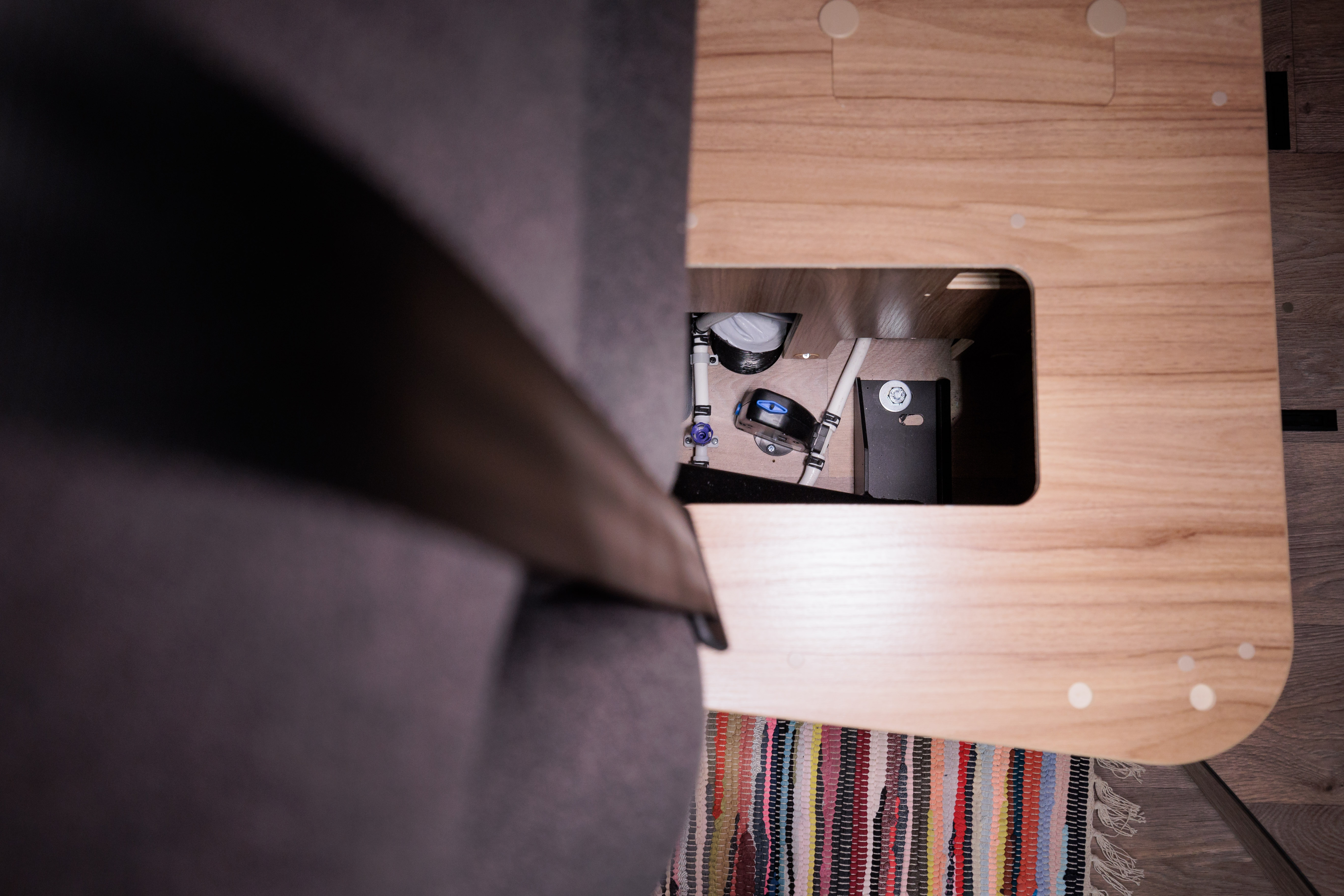

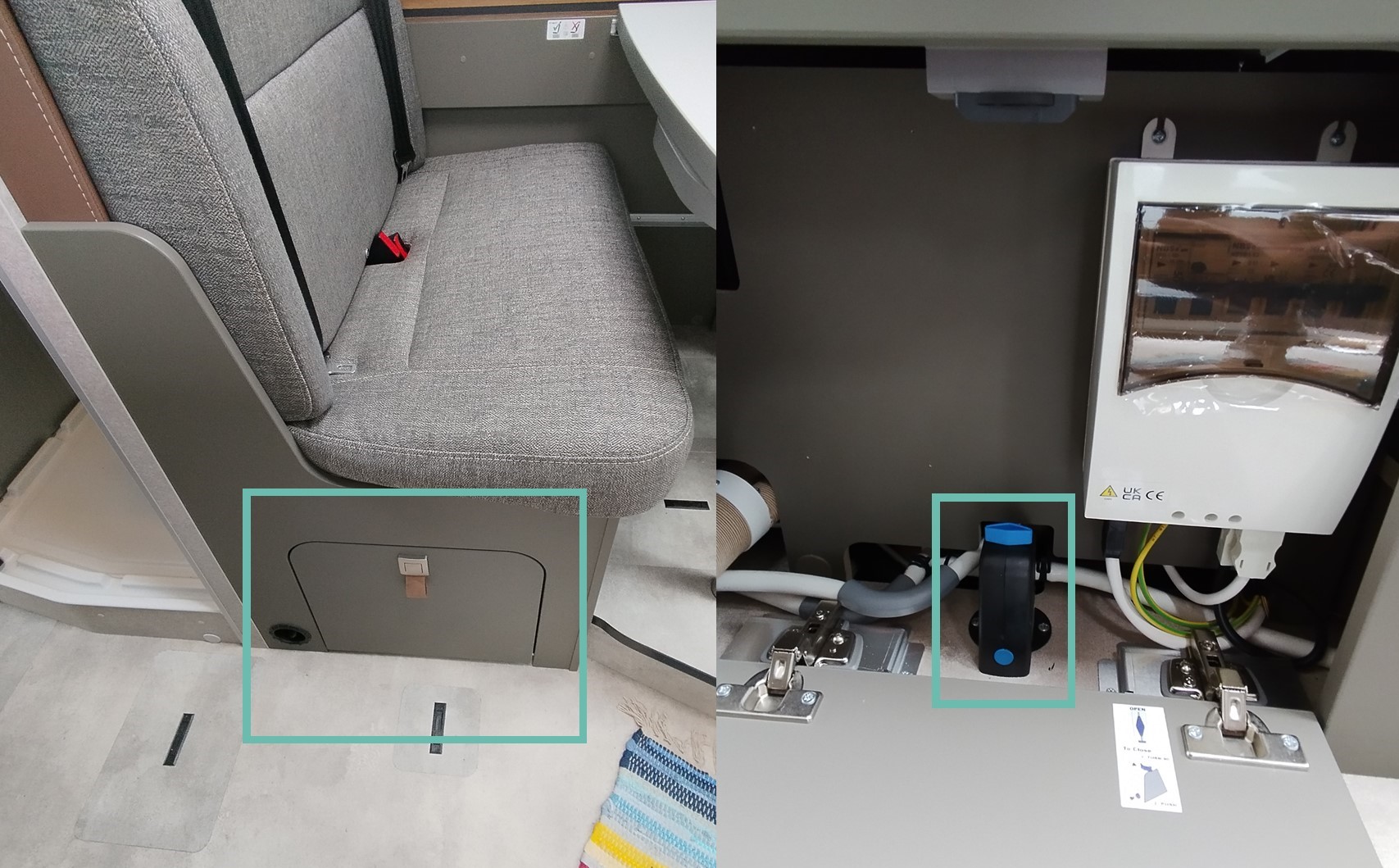

- A válvula de proteção contra o frio pode estar aberta. Encontra-se atrás da aba por baixo da almofada do banco traseiro:

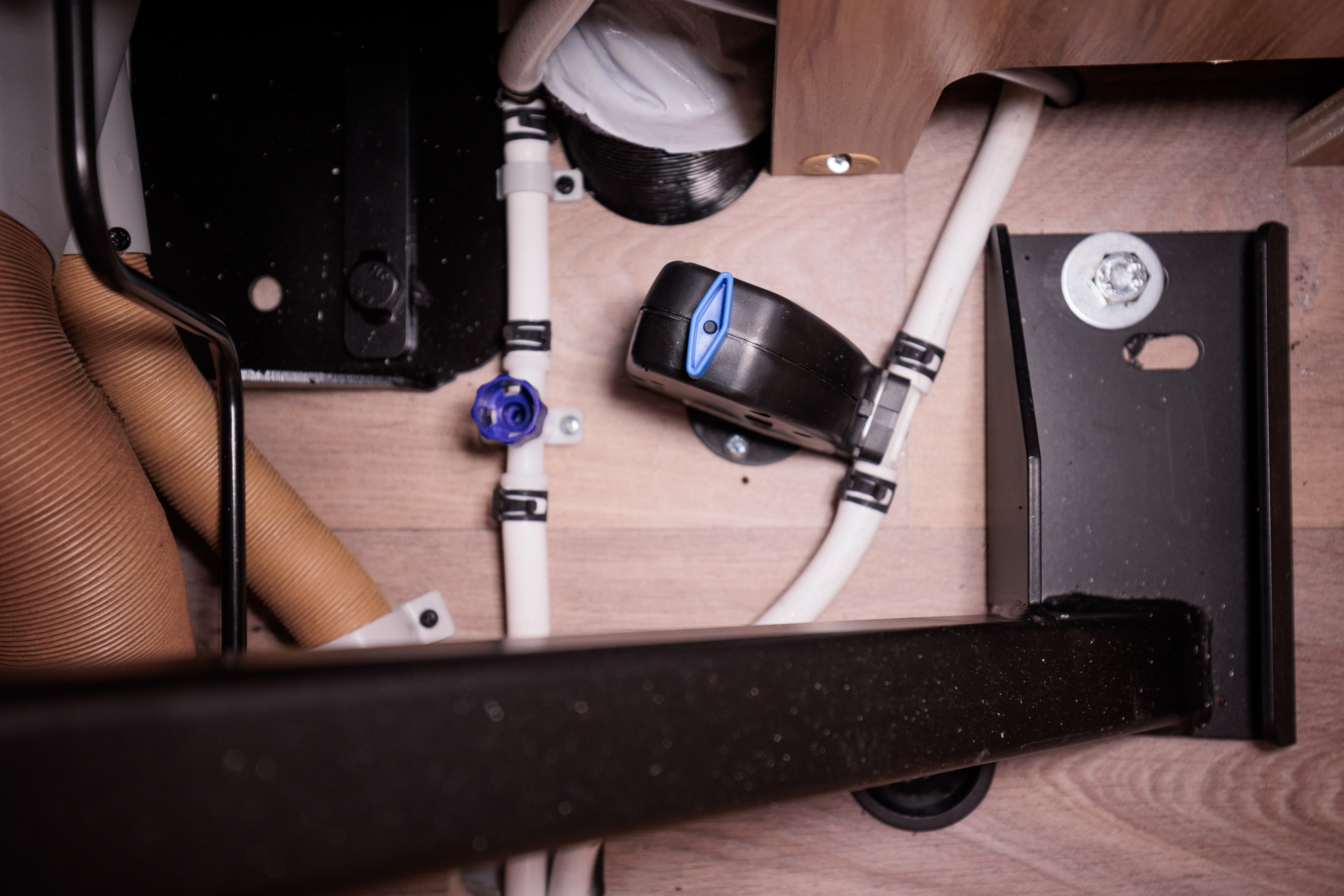

- Verifica também se a válvula da caldeira junto ao anticongelante está fechada. Verás um tubo branco com um botão azul. Roda-o para te certificares de que está fechado e de que não sai água de debaixo do carro:
-
Não sai água
Se abrires a torneira mas não sair água, isso pode dever-se a várias razões:
- Primeiro, verifica o nível da unidade de bordo para ver se o depósito de água doce está suficientemente cheio.
O depósito de água doce deve ter, pelo menos, 20 litros de água, de modo a que a bomba fique completamente coberta e cheia de água, para que possa desbloquear automaticamente depois de ficar seca! - Verifica se a bomba de água da unidade de bordo está ligada (o botão do lado esquerdo apresenta o símbolo de uma torneira de água).
- Se já não ouvires a bomba, o fusível da bomba de água ou os sensores do depósito podem estar danificados.
-
Os fusíveis encontram-se debaixo do banco do condutor, atrás de uma tampa de plástico.

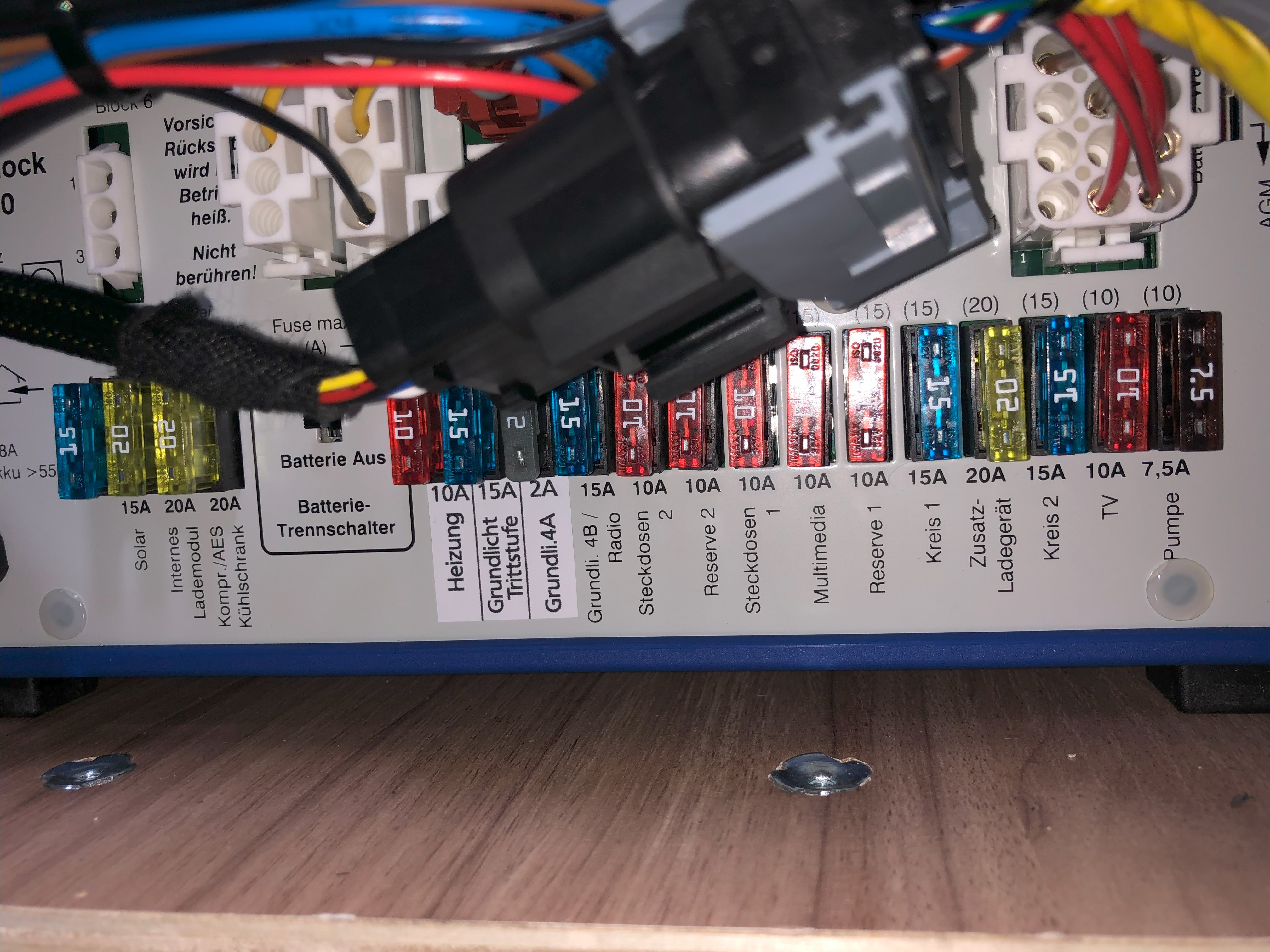

O fusível que procuras é um fusível de 7,5A e é o primeiro a contar da direita. Por baixo, tem a indicação PUMPE. Verifica e substitui se necessário:
- Primeiro, verifica o nível da unidade de bordo para ver se o depósito de água doce está suficientemente cheio.
Hymer Ayers Rock (computador de bordo grande)
Água fresca
Por razões de higiene, o depósito de água doce é sempre entregue vazio. O depósito de água doce (100 litros) está situado do lado do passageiro e serve o lavatório, a sanita e o duche interior/exterior. Para o abrir, necessita da chave de tamanho médio. Introduza a chave na fechadura do depósito e rode-a para abrir. Pressione a tampa do depósito de combustível enquanto a roda para a libertar:
O depósito de água doce pode ser enchido com um recipiente com um acessório ou com uma mangueira. Certifique-se de que os depósitos de água doce e de águas residuais estão fechados. Podem ainda estar abertos devido ao aluguer anterior.

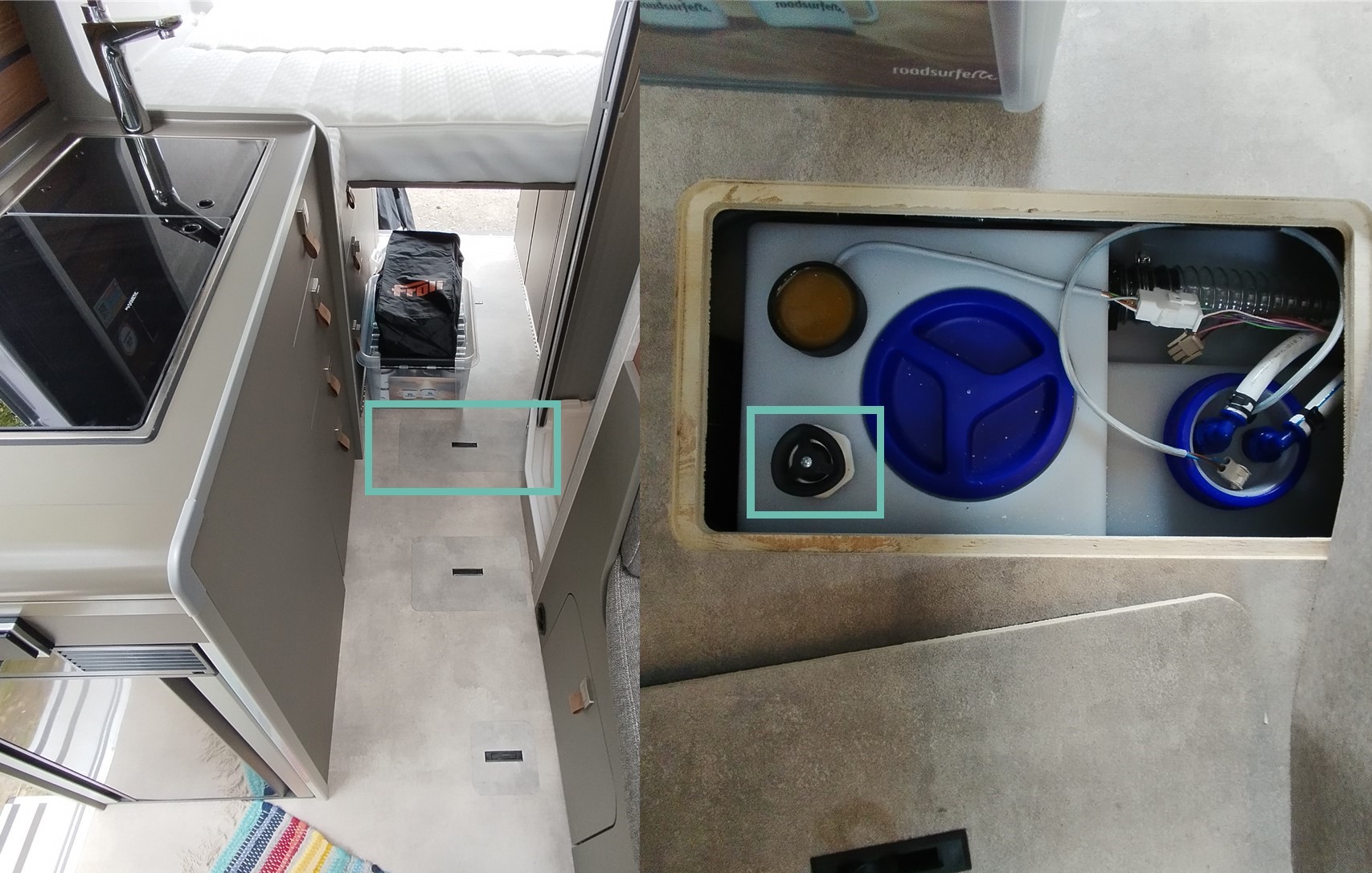

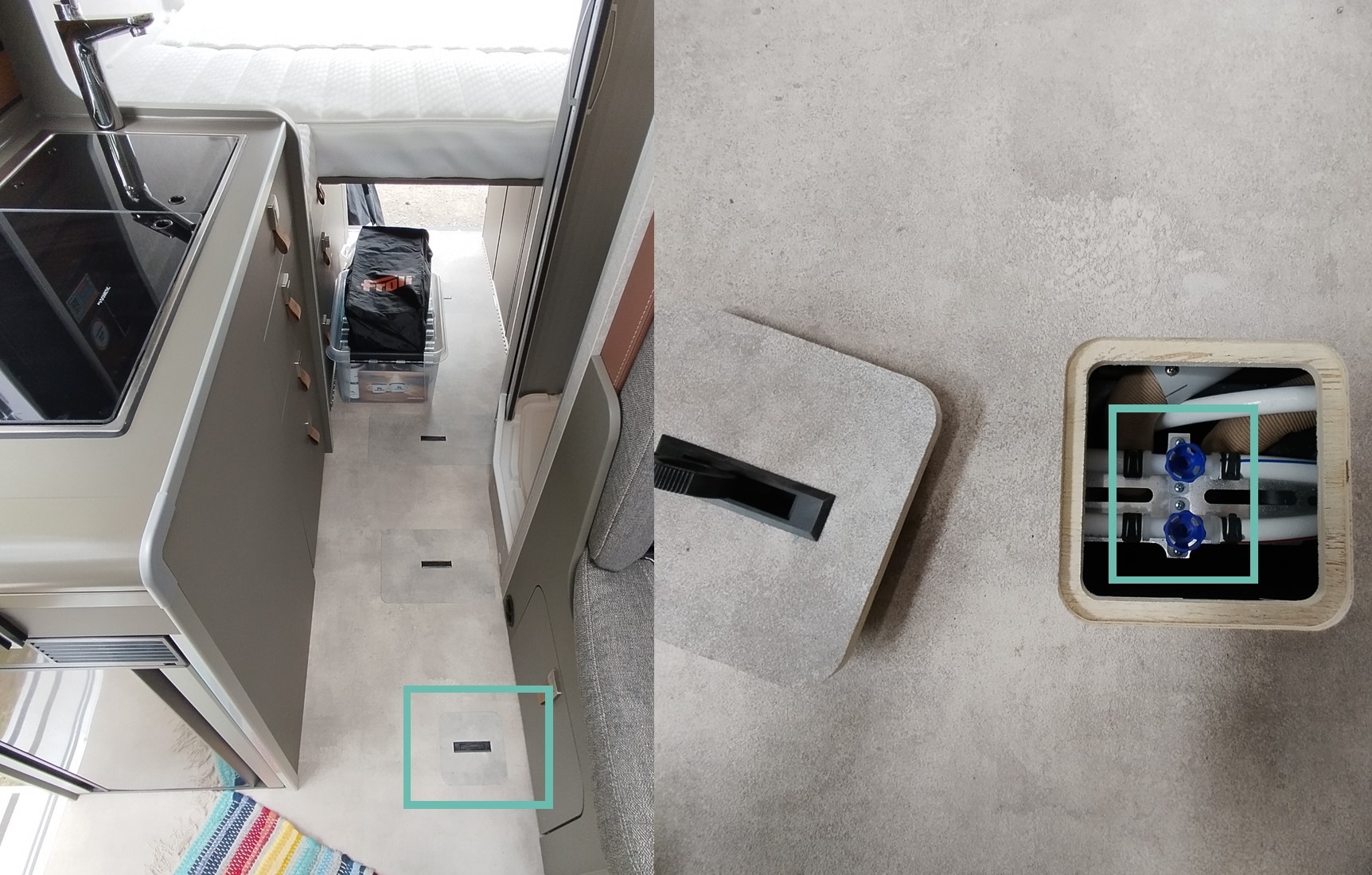

Para esvaziar/abrir ou fechar o depósito de água doce, rode o botão rotativo preto situado na parte superior do depósito. Para o efeito, abra a tampa inferior marcada:
Atenção: A água doce não é água potável!
Águas residuais

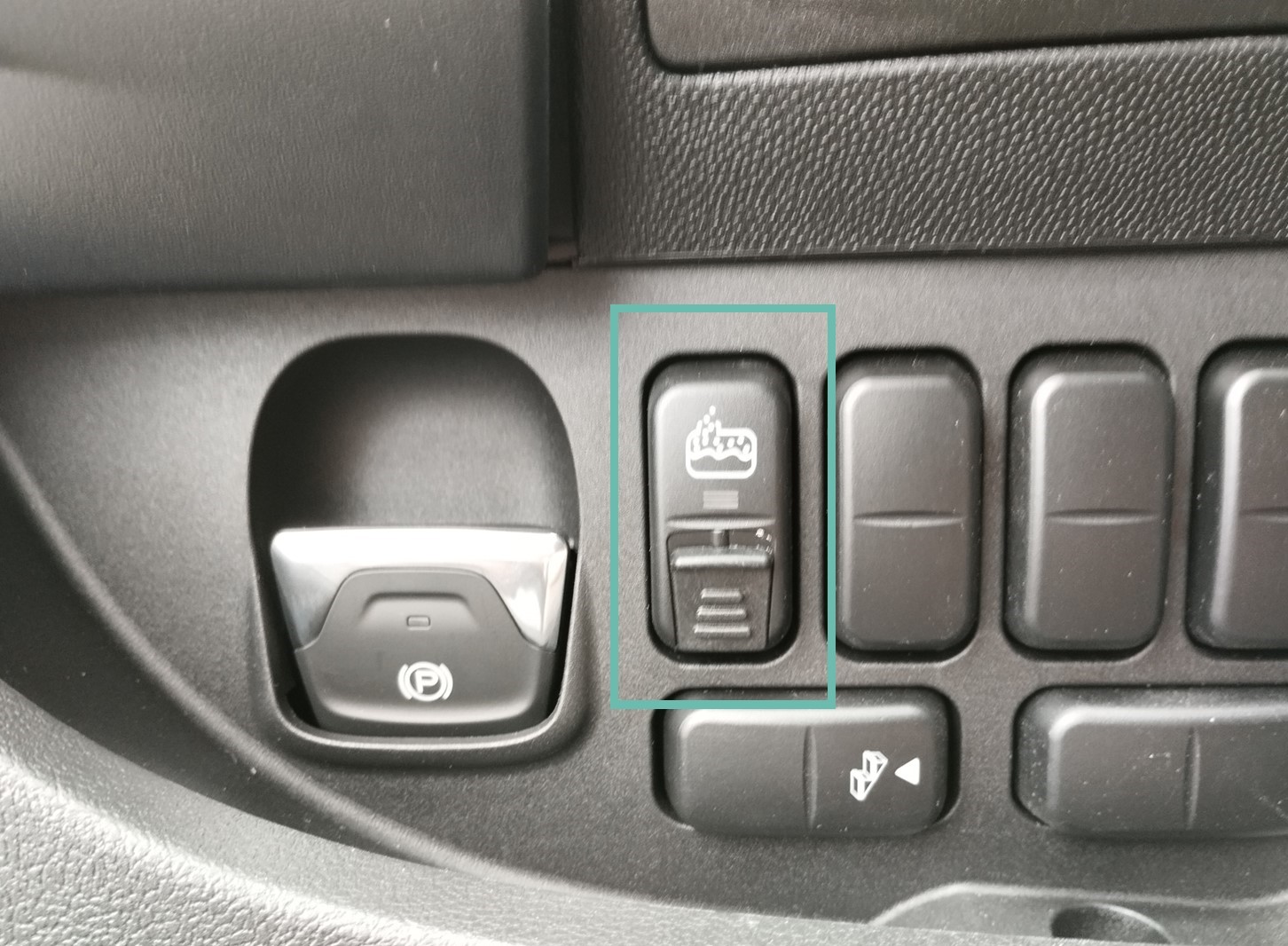

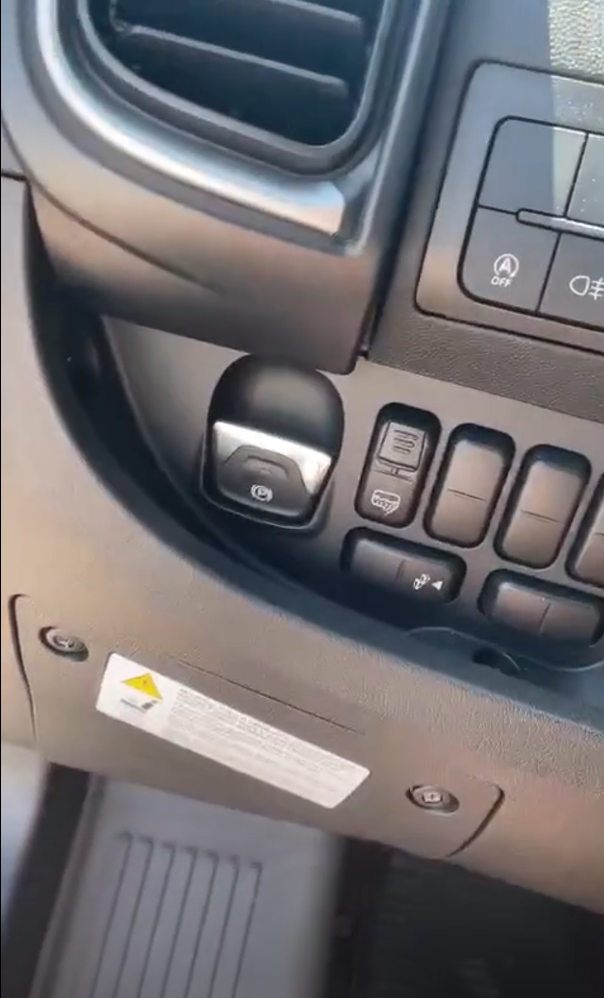

O depósito de águas residuais (90 litros) está situado debaixo da autocaravana, do lado do condutor. Para abrir o depósito de águas cinzentas, prima o interrutor marcado abaixo.

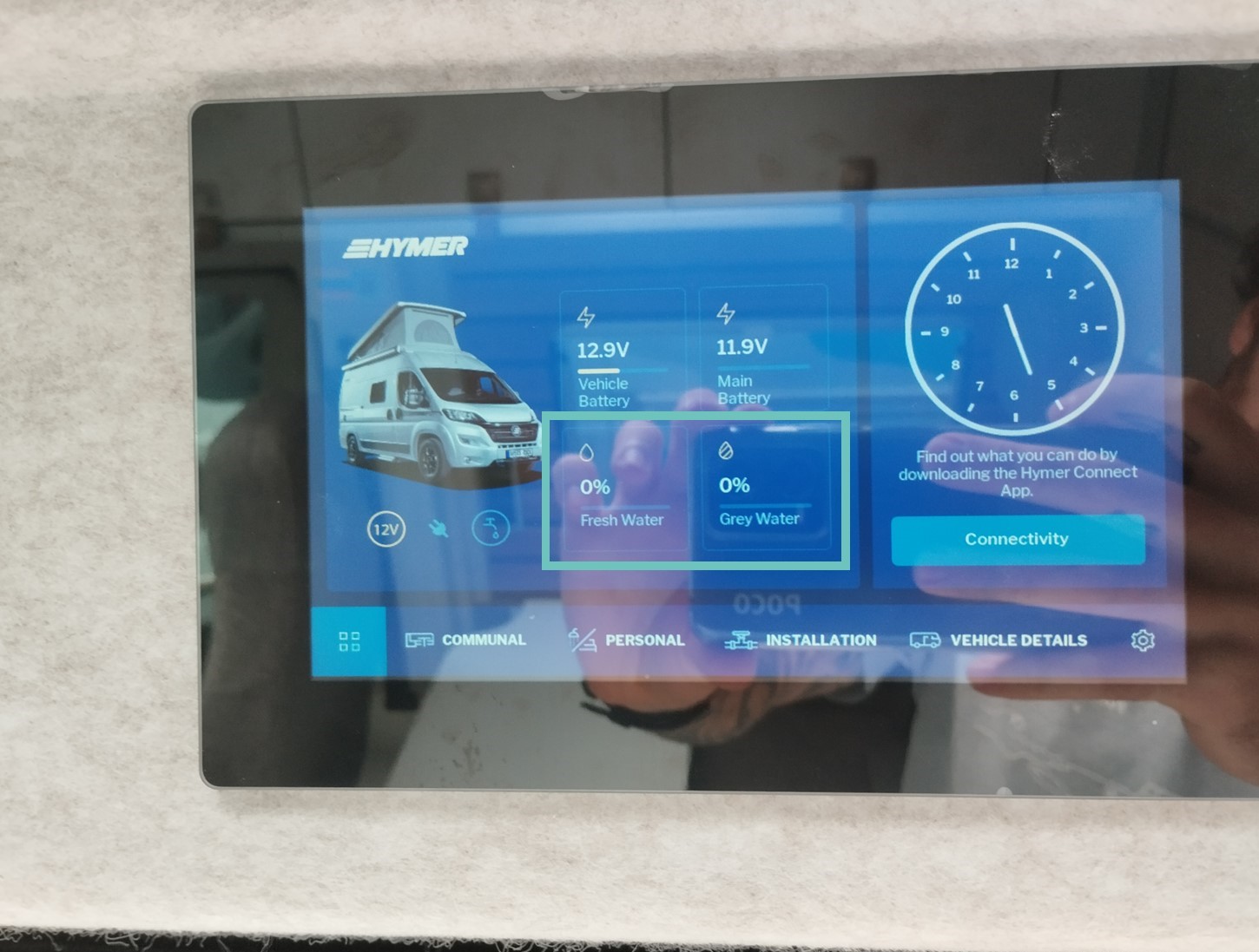

Pode ver os níveis de enchimento dos depósitos de água doce e de águas residuais na unidade de bordo:
Resolução de problemas
Há uma fuga de água por baixo do veículo
Se houver uma fuga de água por baixo do veículo, esta pode ter várias causas:
- Verifique se as alavancas de ambos os depósitos estão fechadas.
- É possível que a válvula de proteção contra o frio esteja aberta. Esta encontra-se por baixo do banco traseiro:
- Verifique também se as válvulas da caldeira estão fechadas. Verá um tubo branco com um botão azul. Rode-o no sentido dos ponteiros do relógio para se certificar de que está fechado.
-
Não há fluxos de água
Se abrir a torneira mas a água não correr, pode haver várias razões para isso:
- Verifique primeiro o nível de enchimento da unidade de bordo para ver se o depósito de água doce está suficientemente cheio.

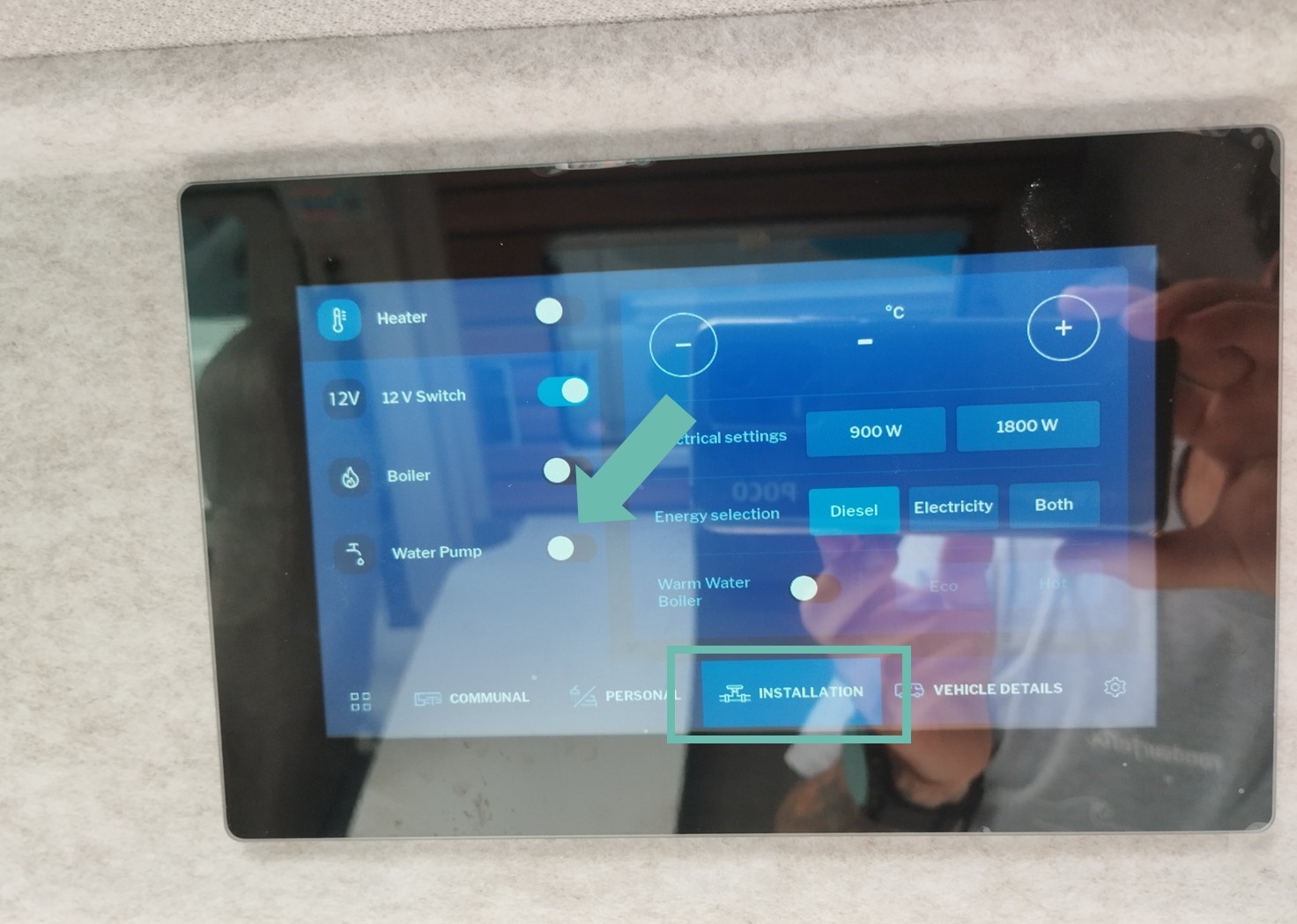

O depósito de água doce deve ter, pelo menos, 20 litros de água, de modo a que a bomba fique completamente coberta e cheia de água, para que possa desbloquear automaticamente depois de ficar seca! - Verifique se a bomba de água da unidade de bordo está ligada:
- Se já não consegue ouvir a bomba, o fusível da bomba de água ou os sensores do depósito podem estar danificados.

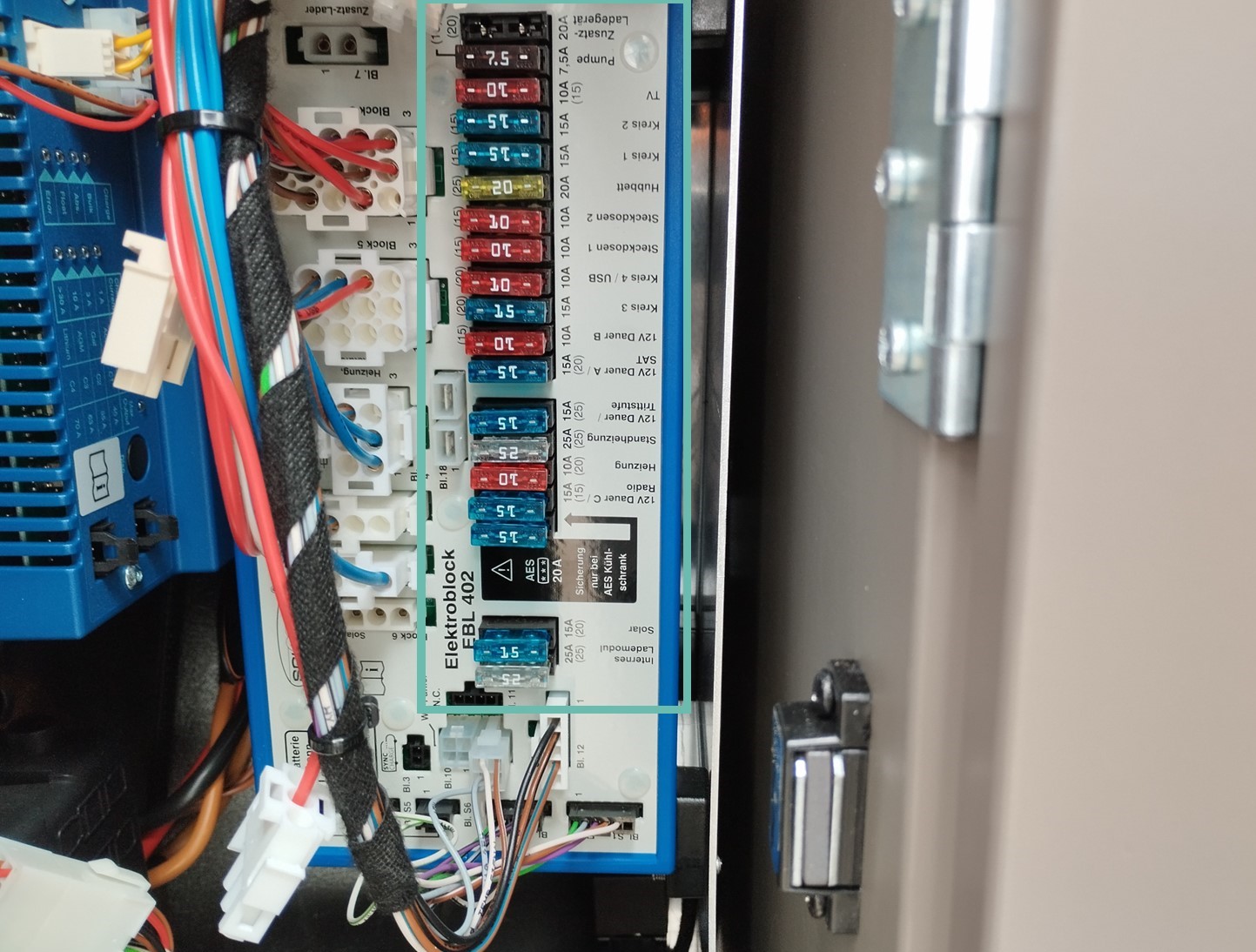

- Os fusíveis estão localizados no porta-bagagens do lado do condutor, junto ao depósito de combustível.
O fusível que procura está identificado como “Bomba”.
- Verifique primeiro o nível de enchimento da unidade de bordo para ver se o depósito de água doce está suficientemente cheio.

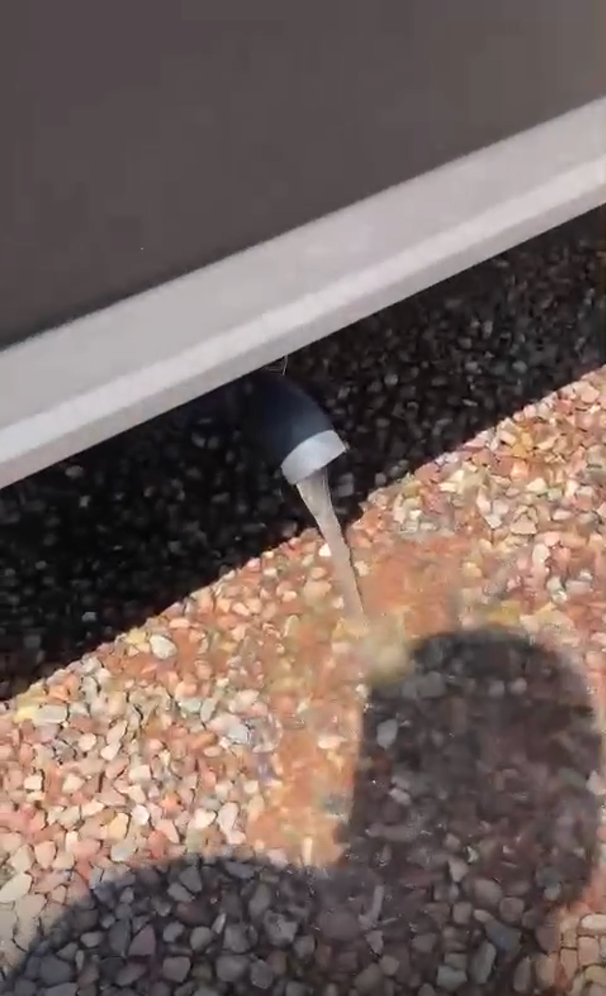

A válvula de protecção contra o frio (ou anti-congelamento) drena automaticamente a caldeira quando existe o risco de geada. Isto evita que o dreno congele.
O sistema mede a temperatura no interior da carrinha. Assim que estiver cerca de 3 graus ou mais baixo, o sistema é activado e deixa sair toda a água que estava na caldeira e o tanque de água doce. Para desactivar o sistema, a temperatura ambiente tem de ser de pelo menos 7 graus, caso contrário, o botão azul saltará novamente para fora.
Para garantir que o abastecimento de água continua a funcionar e a válvula é ligada, a alavanca azul deve ser rodada no sentido dos ponteiros do relógio e o botão azul na ligação deve ser premido.
Antes de se puxar qualquer fusível, é necessário seguir as medidas de segurança:
- Desligar o motor e retirar a chave do contacto.
- Desligar o carro de qualquer fonte de alimentação externa.
- Puxar cuidadosamente do fusível, puxando pelos lados.

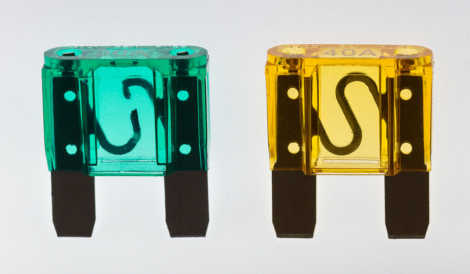

- Um rastilho danificado pode ser queimado ou ter o conector partido (ver imagem). Em caso afirmativo, por favor substitua-o. Pode encontrá-lo em estações de serviço e lojas de ferragens.
Se a bomba de água não se ativar quando se abre a torneira (ATENÇÃO apenas para veículos sem um botão separado para a bomba de água), o micro-interrutor na alavanca da torneira está provavelmente defeituoso.
Para colocar a bomba de água no estado pronto, segue estes passos:
- Testa a outra torneira (por exemplo, da cozinha ou da casa de banho).
- Se a outra torneira funcionar, abre-a um pouco para que se ouça a bomba de água, mas não flua água.
- Abre agora a torneira com o microinterruptor avariado. A água deve agora correr.
Presta atenção: Não te esqueças de fechar completamente as duas torneiras!
