Hymer Ayers Rock (piccolo computer di bordo)
Acqua dolce
Per motivi igienici, il serbatoio dell'acqua dolce viene sempre consegnato vuoto. Il serbatoio dell'acqua dolce (100 L) si trova sul lato passeggero e serve per il lavabo, la toilette e la doccia interna/esterna. Per aprirlo è necessaria una chiave di medie dimensioni. Inserisci la chiave nella serratura del serbatoio e girala per aprirla. Premi il tappo del serbatoio mentre lo giri per sbloccarlo:
Il serbatoio dell'acqua dolce può essere riempito con una tanica con attacco o con un tubo. Assicurati che i serbatoi dell'acqua dolce e dell'acqua di scarico siano chiusi. Potrebbero essere ancora aperti dal precedente noleggio.

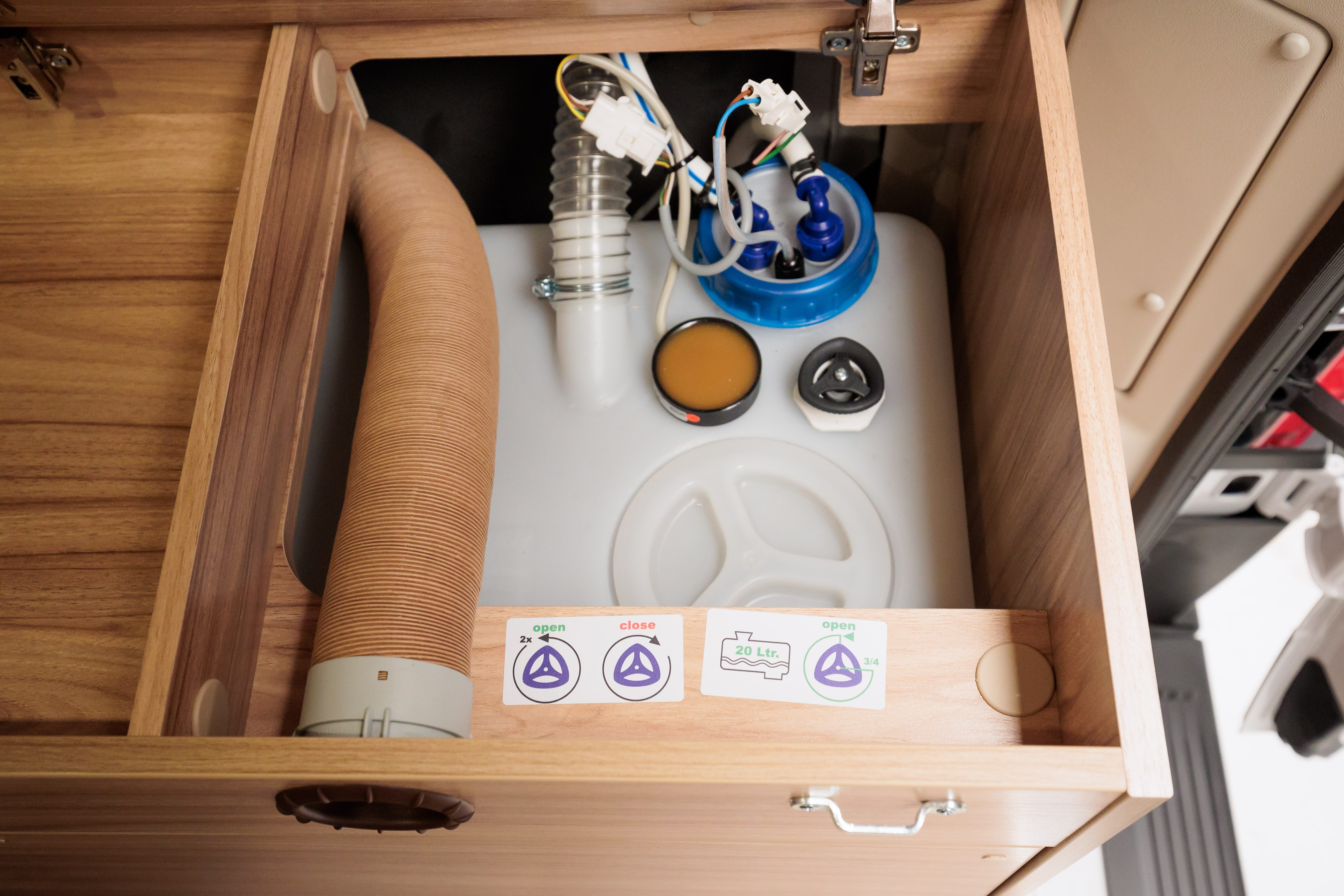

Per svuotare/aprire o chiudere il serbatoio dell'acqua pulita, ruota la manopola nera sulla parte superiore del serbatoio. Per farlo, solleva il materasso all'estremità della testa e apri il coperchio:
Attenzione: L'acqua dolce non è acqua potabile!
Acqua di scarico
Il serbatoio delle acque reflue (90L) si trova sotto il camper, sul lato del conducente. Per aprire il serbatoio delle acque grigie, prendi la manovella grigia dall'armadio sotto il tavolo.

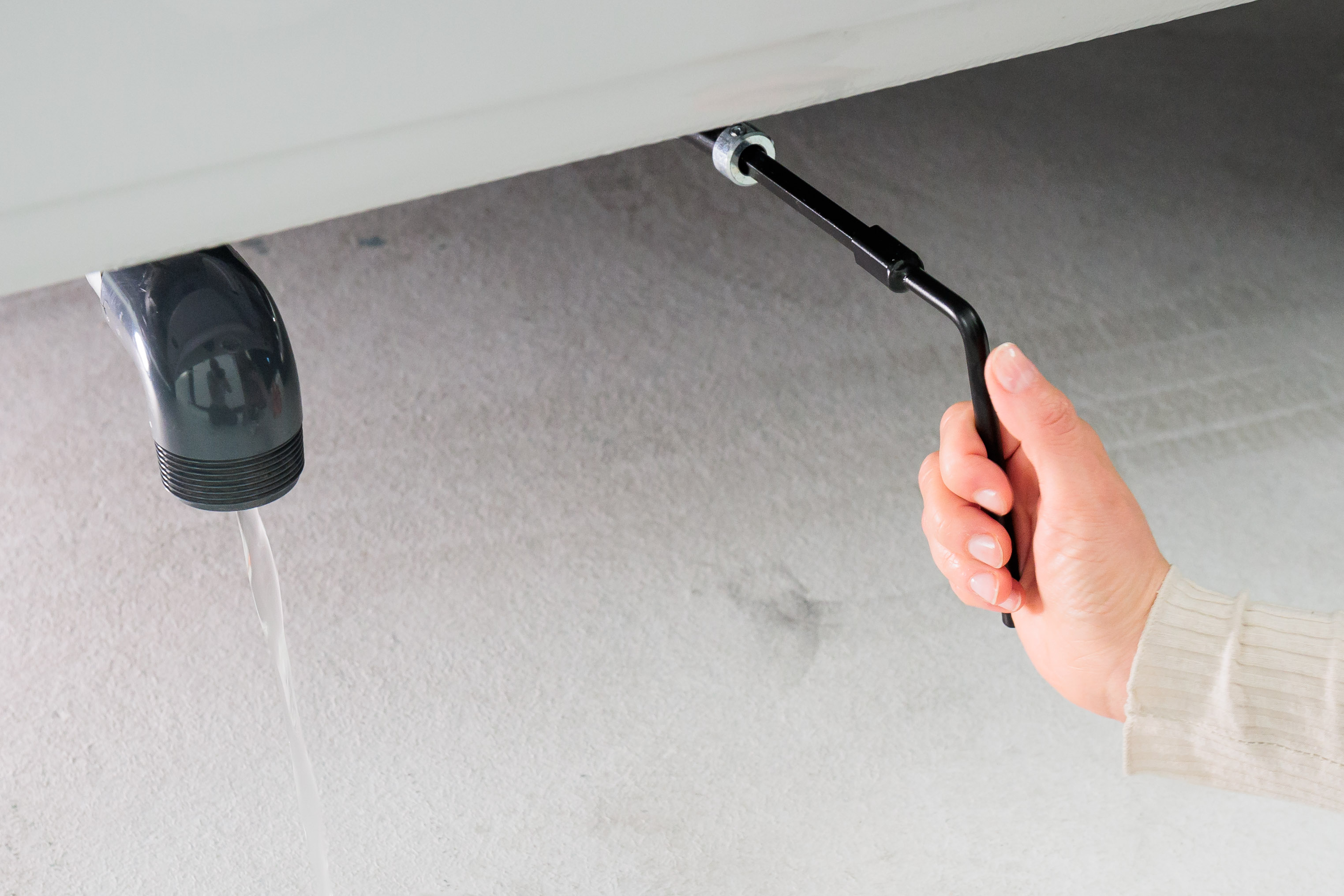

Mettila sul perno metallico sotto la vettura, che si trova proprio sotto la cassetta della toilette:

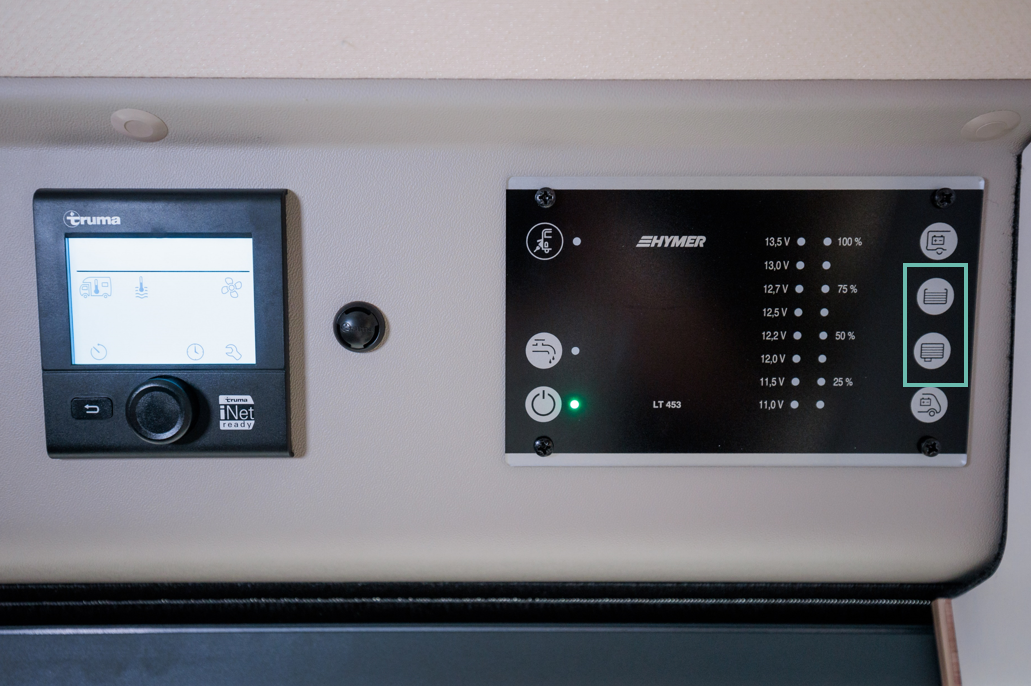

Puoi vedere i livelli dei serbatoi delle acque chiare e grigie nell'unità di bordo:
Clicca qui per accedere direttamente al video esplicativo:
Risoluzione dei problemi
Perdite d'acqua sotto il veicolo
Le perdite d'acqua sotto il veicolo possono avere diverse cause:
- Controlla che le leve di entrambi i serbatoi siano chiuse.

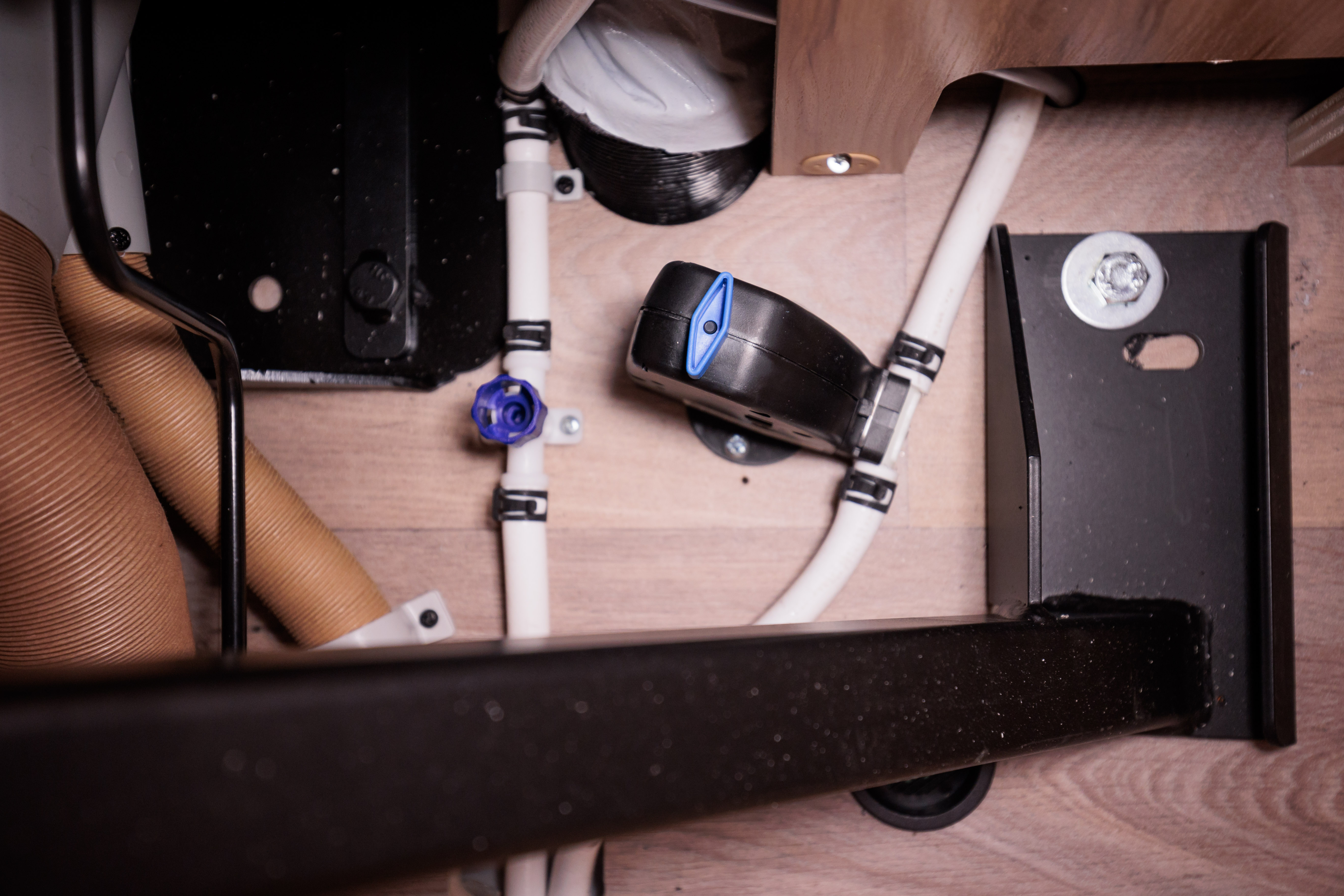

- La valvola di protezione dal freddo potrebbe essere aperta. Si trova dietro lo sportello sotto il cuscino del sedile posteriore:
- Controlla anche che la valvola del boiler vicino all'antigelo sia chiusa. Vedrai un tubo bianco con una manopola blu. Girala per verificare che sia chiusa e che non esca acqua da sotto l'auto:
-
L'acqua non scorre
Se apri il rubinetto ma l'acqua non scorre, ciò può essere dovuto a diversi motivi:
- Innanzitutto controlla il livello dell'unità di bordo per verificare se il serbatoio dell'acqua dolce è sufficientemente pieno.
Nel serbatoio dell'acqua dolce devono esserci almeno 20 litri d'acqua, in modo che la pompa sia completamente coperta e riempita d'acqua, in modo che si sblocchi automaticamente dopo essere rimasta a secco!
- Controlla che la pompa dell'acqua sull'unità di bordo sia accesa (il pulsante sul lato sinistro mostra il simbolo di un rubinetto).
- Se non senti più la pompa, il fusibile della pompa dell'acqua o i sensori del serbatoio potrebbero essere danneggiati.
-
I fusibili si trovano sotto il sedile del conducente, dietro un coperchio di plastica.

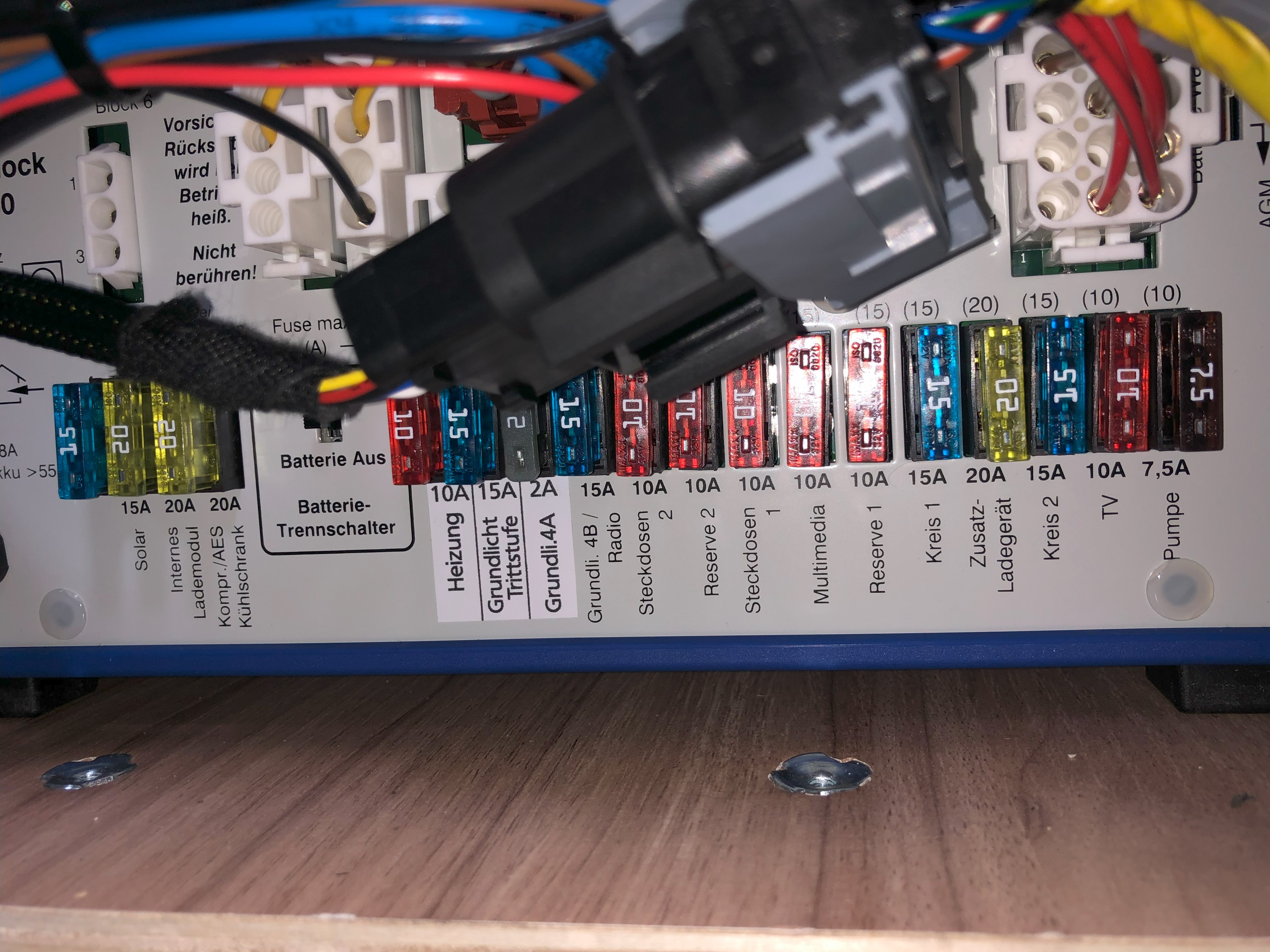

Il fusibile che stai cercando è un fusibile da 7,5A ed è il primo da destra. Sotto di esso c'è la scritta PUMPE. Controlla e sostituisci se necessario:
- Innanzitutto controlla il livello dell'unità di bordo per verificare se il serbatoio dell'acqua dolce è sufficientemente pieno.
Hymer Ayers Rock (computer di bordo grande)
Acqua fresca

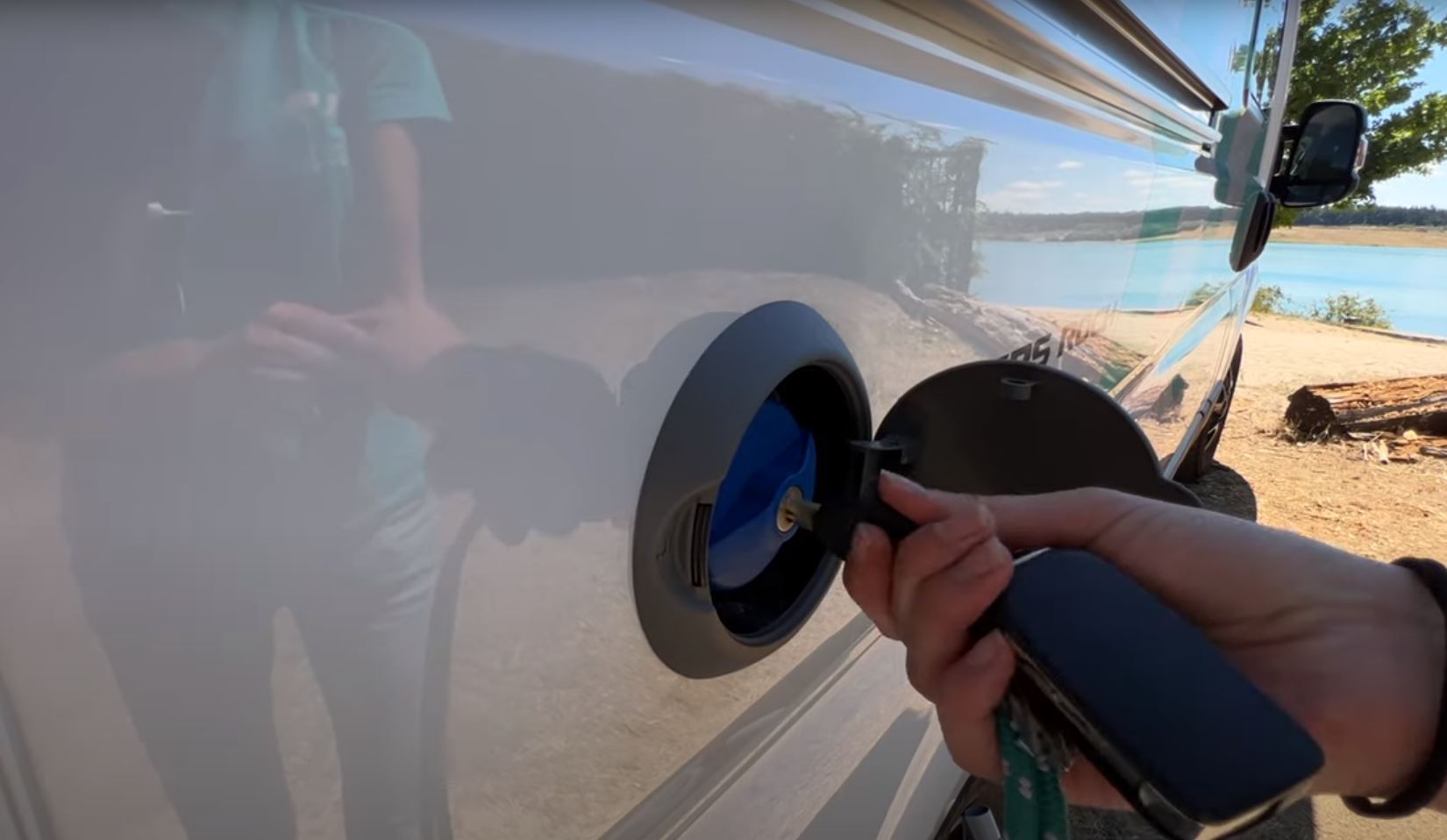

Per motivi di igiene, il serbatoio dell'acqua pulita viene sempre consegnato vuoto. Il serbatoio dell'acqua dolce (100 litri) si trova sul lato passeggero e serve il lavabo, la toilette e la doccia interna/esterna. Per aprirlo è necessaria una chiave di medie dimensioni. Inserisca la chiave nella serratura del serbatoio e la giri per aprirla. Prema il tappo del serbatoio mentre lo gira per sbloccarlo:
Il serbatoio dell'acqua pulita può essere riempito utilizzando una tanica con un attacco o un tubo flessibile. Si assicuri che i serbatoi dell'acqua dolce e dell'acqua di scarico siano chiusi. Potrebbero essere ancora aperti dal noleggio precedente.

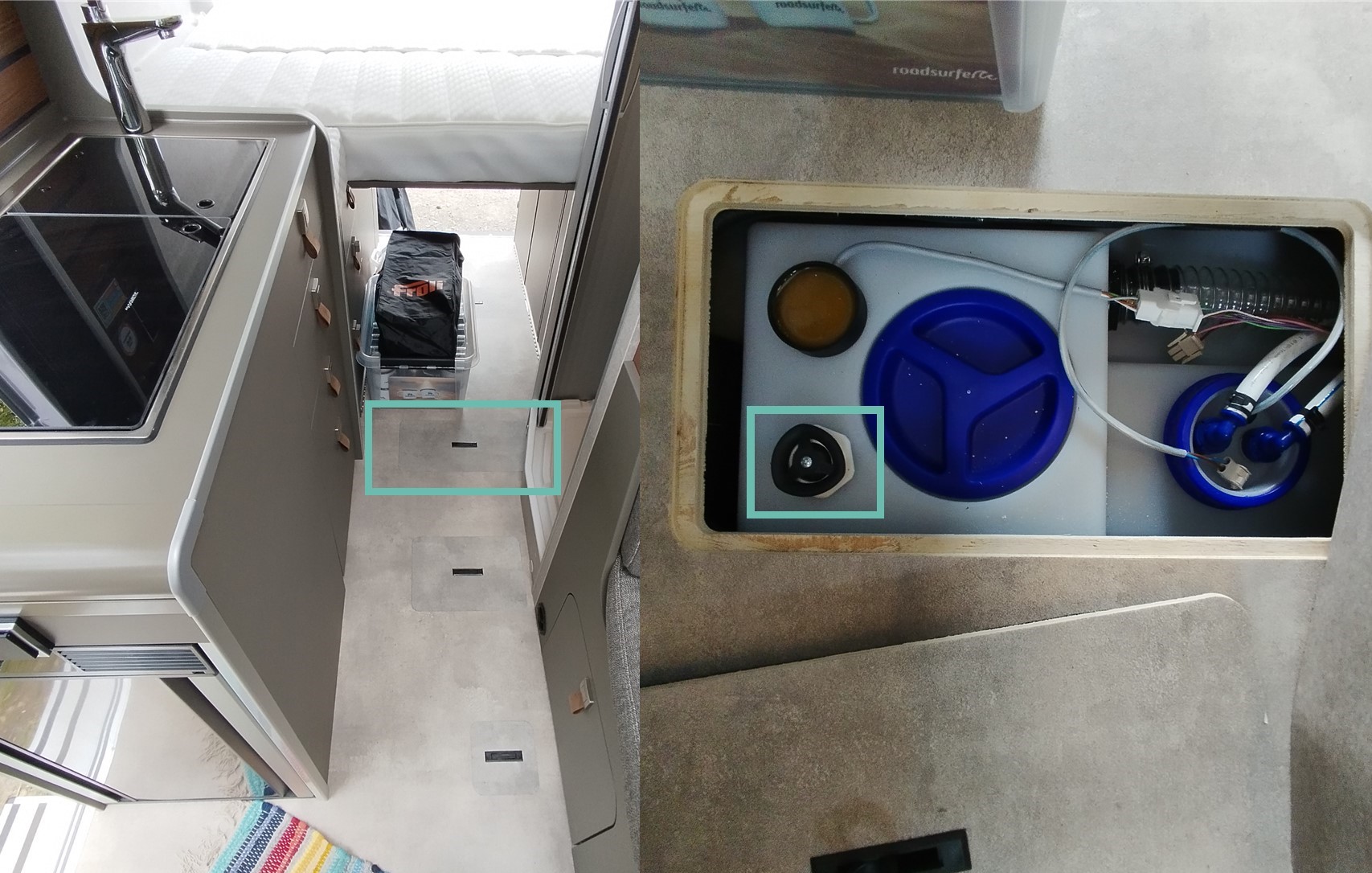

Per svuotare/aprire o chiudere il serbatoio dell'acqua pulita, ruoti la manopola nera sulla parte superiore del serbatoio. Per farlo, apra lo sportello inferiore contrassegnato:
Attenzione: l'acqua dolce non è acqua potabile!
Acqua di scarico

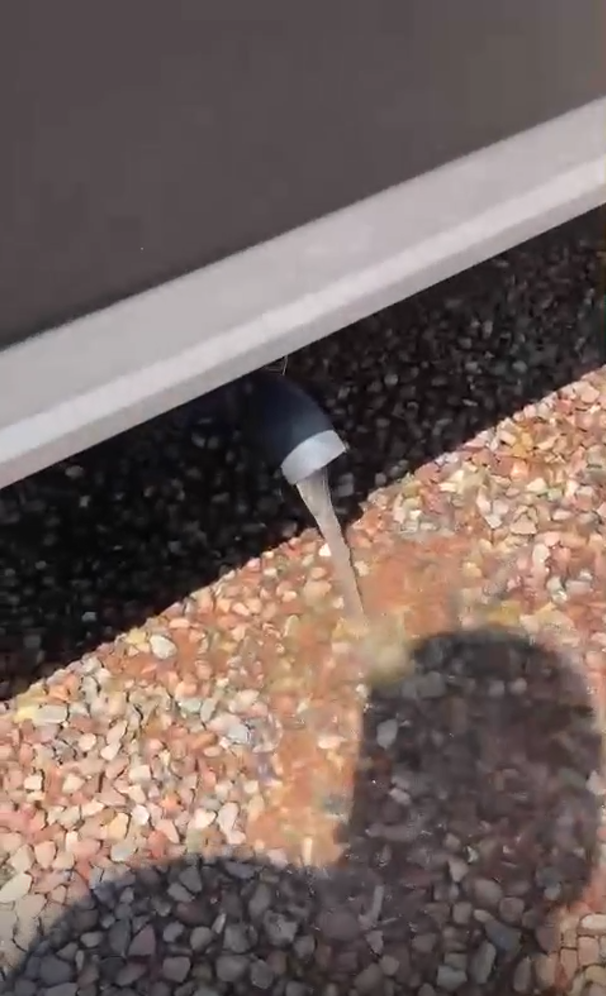

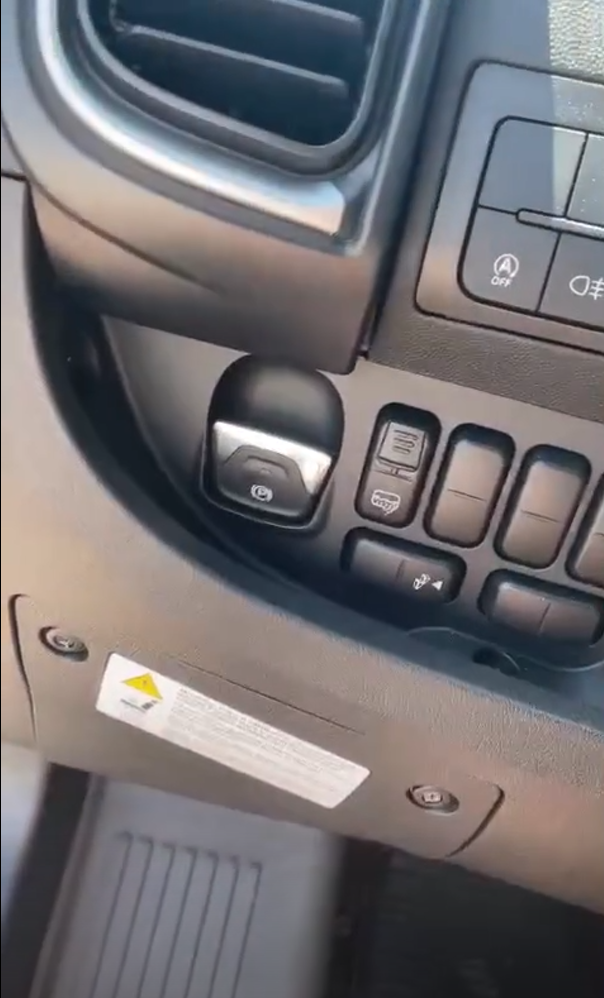

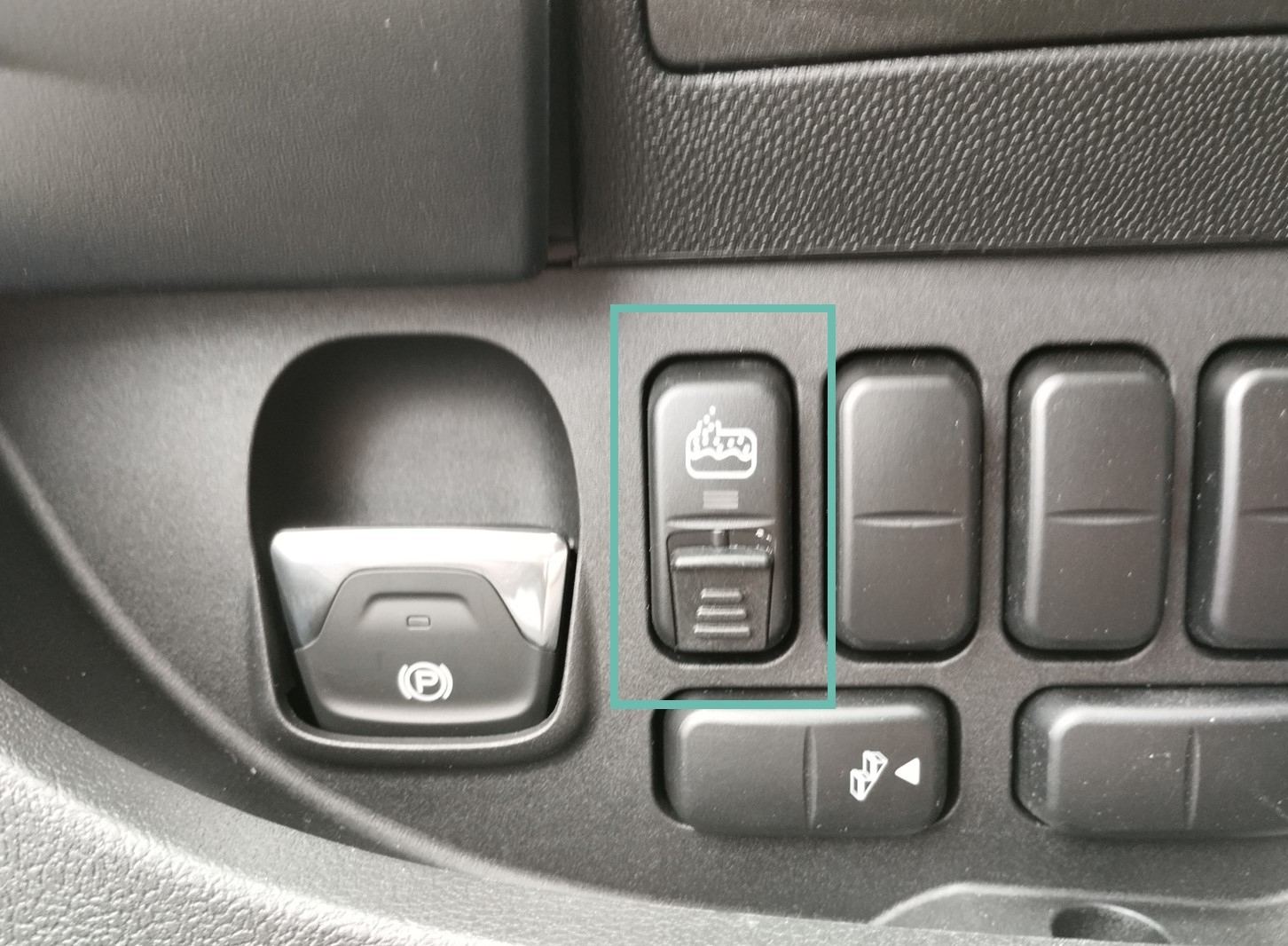

Il serbatoio dell'acqua di scarico (90 litri) si trova sotto il camper, sul lato del conducente. Per aprire il serbatoio delle acque grigie, prema l'interruttore contrassegnato qui sotto.

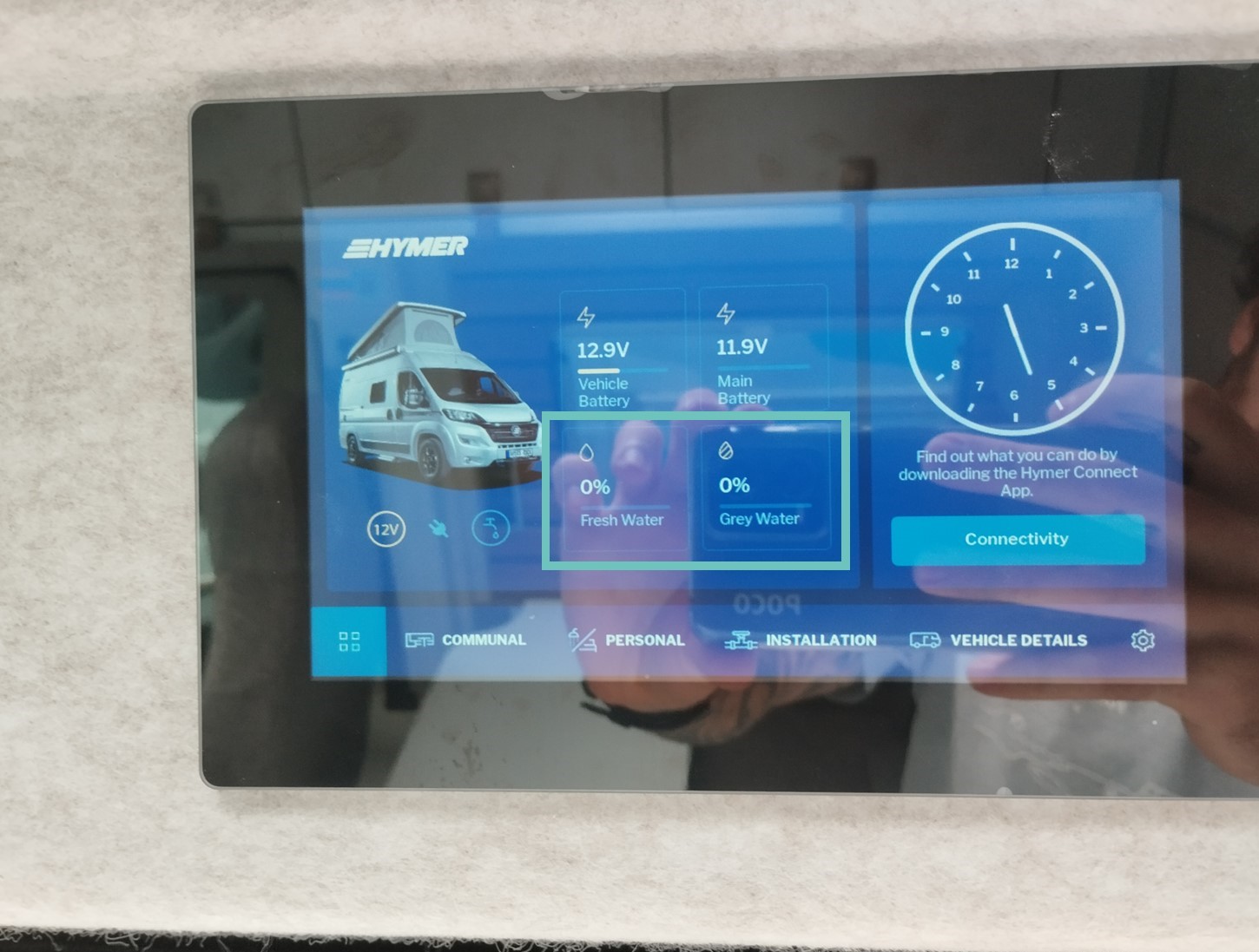

Può vedere i livelli di riempimento dei serbatoi dell'acqua dolce e dell'acqua di scarico nell'unità di bordo:
Risoluzione dei problemi
Perdita d'acqua da sotto il veicolo
Se c'è una perdita d'acqua sotto il veicolo, le cause possono essere diverse:
- Verifichi se le leve di entrambi i serbatoi sono chiuse.

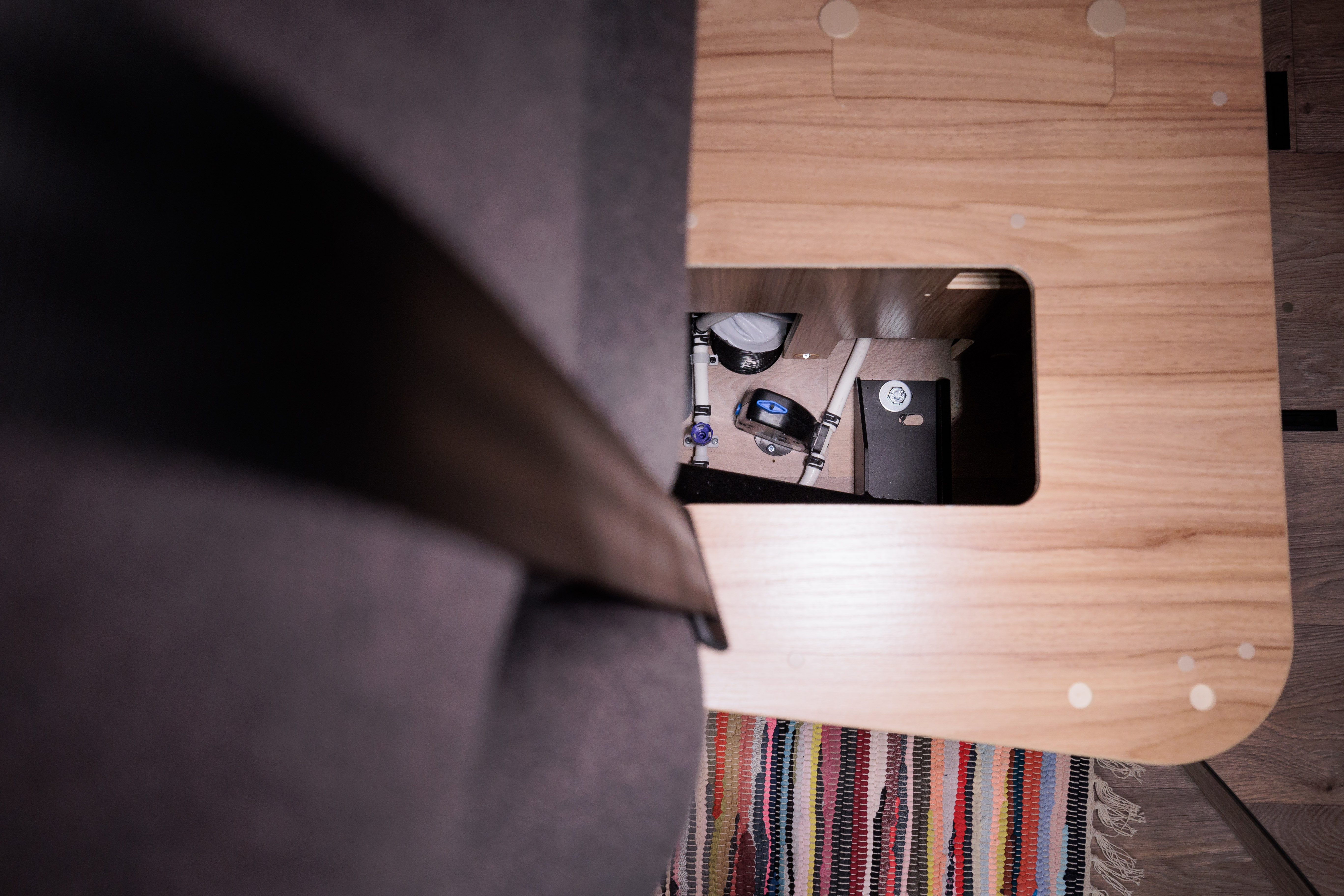

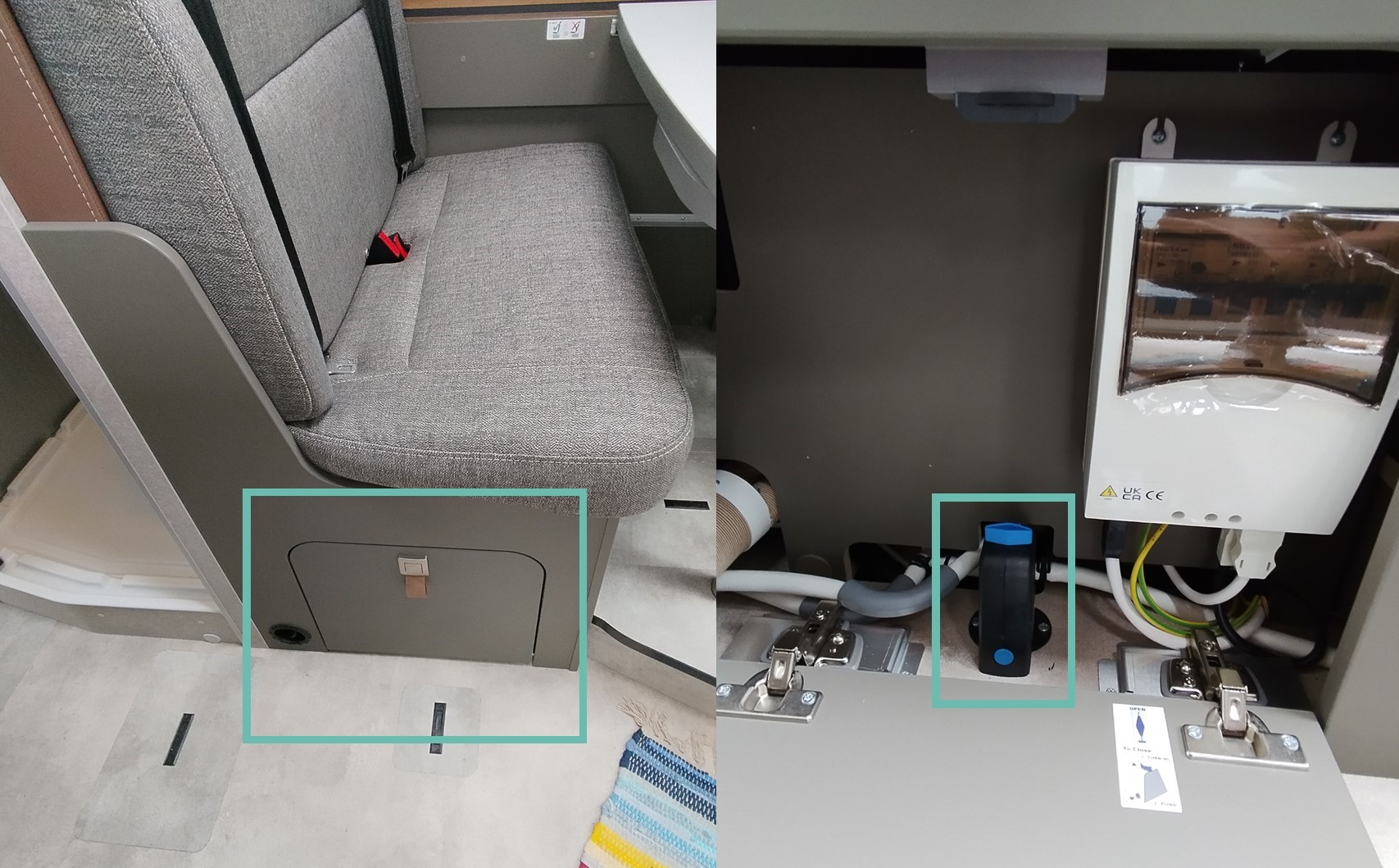

- È possibile che la valvola di protezione dal freddo sia aperta. Si trova sotto la panca del sedile posteriore:

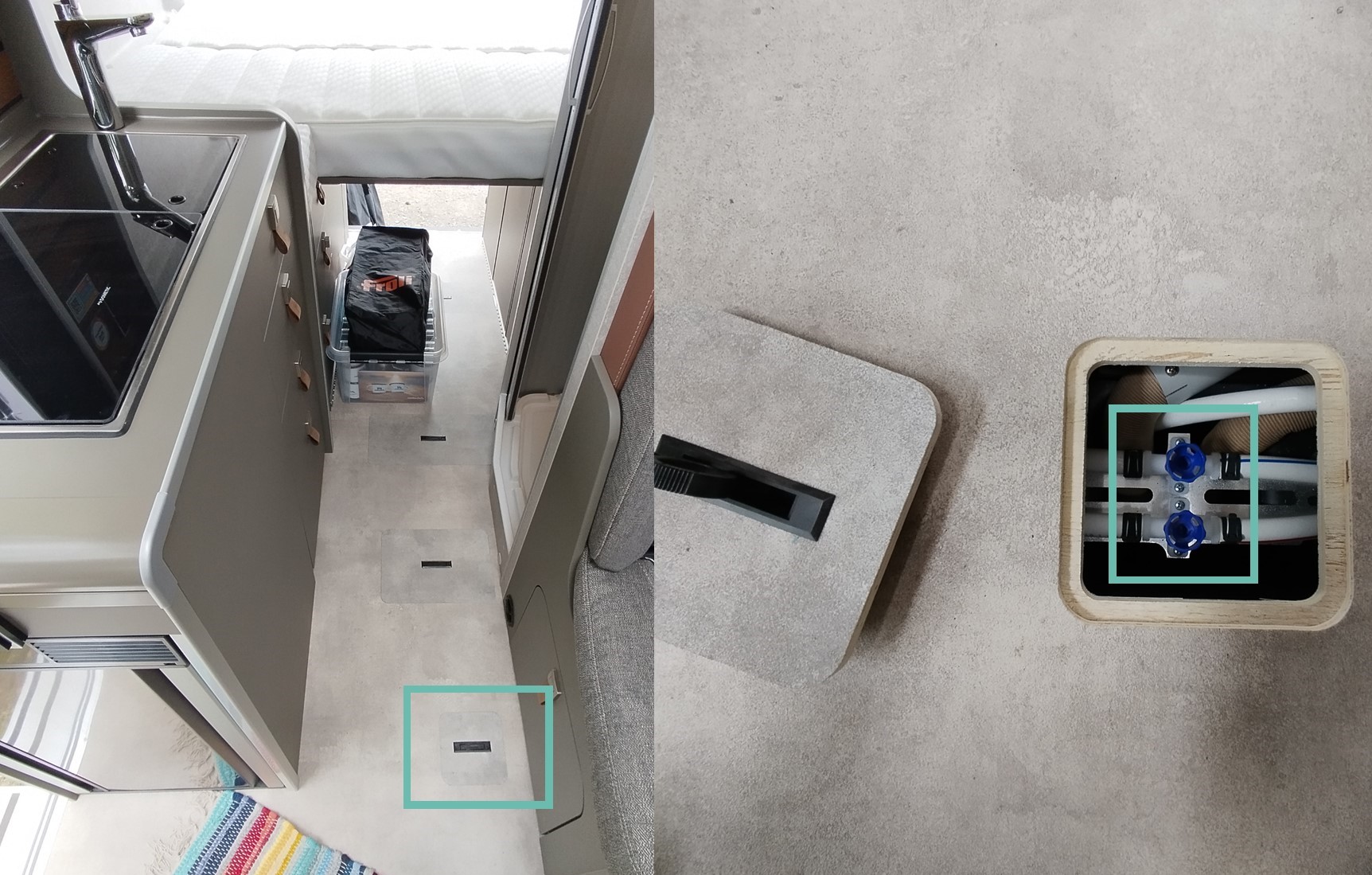

- Verifichi anche che le valvole della caldaia siano chiuse. Vedrà un tubo bianco con una manopola blu. La ruoti in senso orario per assicurarsi che sia chiusa.
-
Non c'è flusso d'acqua
Se apre il rubinetto ma non scorre acqua, le ragioni possono essere diverse:
- Per prima cosa, controlli il livello di riempimento sull'unità di bordo per assicurarsi che il serbatoio dell'acqua pulita sia sufficientemente pieno.

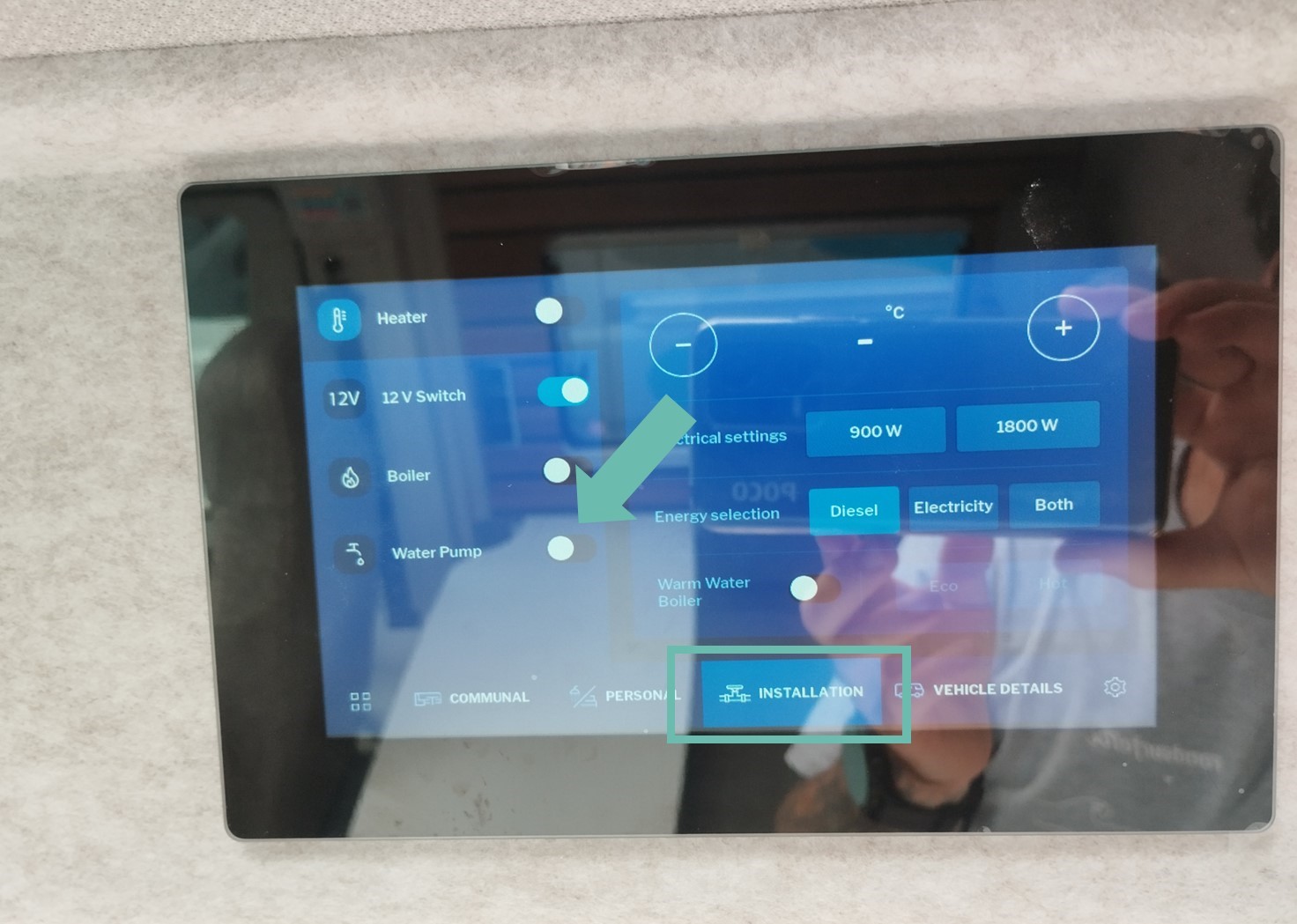

Nel serbatoio dell'acqua dolce devono esserci almeno 20 litri d'acqua, in modo che la pompa sia completamente coperta e riempita d'acqua, in modo che si sblocchi automaticamente dopo essere rimasta a secco! - Controlli se la pompa dell'acqua sull'unità di bordo è accesa:
- Se non sente più la pompa, il fusibile della pompa dell'acqua o i sensori del serbatoio potrebbero essere danneggiati.

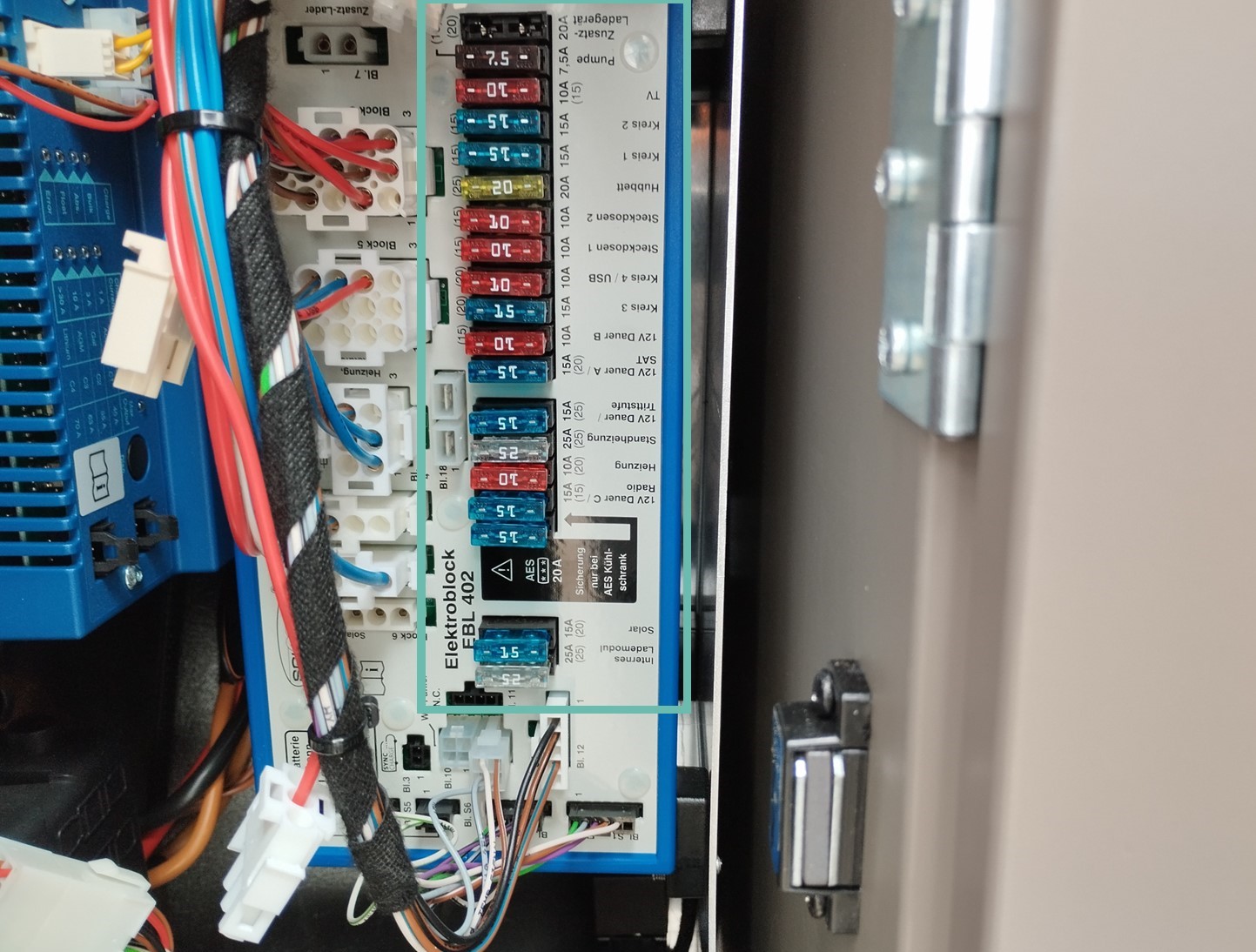

- I fusibili si trovano nel bagagliaio sul lato del conducente, accanto al serbatoio del gas.
Il fusibile che sta cercando è etichettato come “Pompa”.
- Per prima cosa, controlli il livello di riempimento sull'unità di bordo per assicurarsi che il serbatoio dell'acqua pulita sia sufficientemente pieno.
La valvola di protezione dal freddo (o antigelo) scarica automaticamente il boiler quando c'è il rischio di gelo. In questo modo si evita che lo scarico si congeli.
Il sistema misura la temperatura all'interno del furgone. Non appena la temperatura è di circa 3 gradi o inferiore, il sistema si attiva e fa uscire tutta l'acqua che si trovava nel boiler e nel serbatoio dell'acqua pulita. Per disattivare il sistema, la temperatura ambiente deve essere di almeno 7 gradi, altrimenti il pulsante blu salta di nuovo fuori.
Per garantire che l'alimentazione idrica continui a funzionare e che la valvola sia accesa, la leva blu deve essere ruotata in senso orario e il pulsante blu nel raccordo deve essere premuto.
Prima di estrarre un fusibile, è necessario adottare le seguenti misure di sicurezza:
- Spegnere il motore e rimuovere la chiave dal contatto.
- Scollegare la vettura da qualsiasi alimentazione esterna.
- Estrarre con cautela il fusibile tirando dai lati.

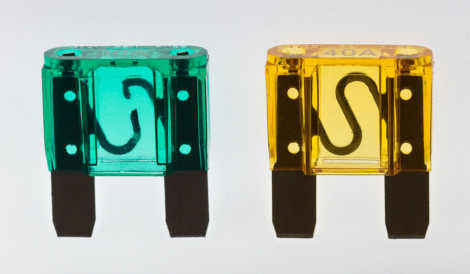

- Un fusibile danneggiato può essere bruciato o avere il connettore rotto (vedi figura). In tal caso, sostituiteli. Li trovate nelle stazioni di servizio e nei negozi di ferramenta.
Se la pompa dell'acqua non si attiva quando si apre il rubinetto (ATTENZIONE solo per i veicoli senza un pulsante separato per la pompa dell'acqua), probabilmente il microinterruttore sulla leva del rubinetto è difettoso.
Per mettere comunque la pompa dell'acqua in stato di pronto intervento, segui i seguenti passaggi:
- Prova l'altro rubinetto (ad esempio quello della cucina o del bagno).
- Se l'altro rubinetto funziona, aprilo solo un po' in modo da sentire la pompa dell'acqua, ma senza far scorrere l'acqua.
- Ora apri il rubinetto con il microinterruttore difettoso. Ora l'acqua dovrebbe scorrere.
Attenzione: Non dimenticare di chiudere completamente entrambi i rubinetti!
