Il existe deux types de toits relevables pour le Travel Home : manuel et électrique. Vous trouverez ici une explication pour chacun de ces modèles :
Manuel
Ouvrez le toit
- Ouvrir une fenêtre ou une porte
- Ouvrir les serrures
- Poussez le toit escamotable vers le haut avec les deux mains.
- Assurez-vous que rien ne gêne l'ouverture du toit.
Fermez le toit
- Ouvrez une fenêtre ou une porte
- Assurez-vous qu'il n'y a pas de branches ou d'objets contre le toit ou sur le lit.
- Basculez le cadre du lit vers le bas et alignez le matelas.

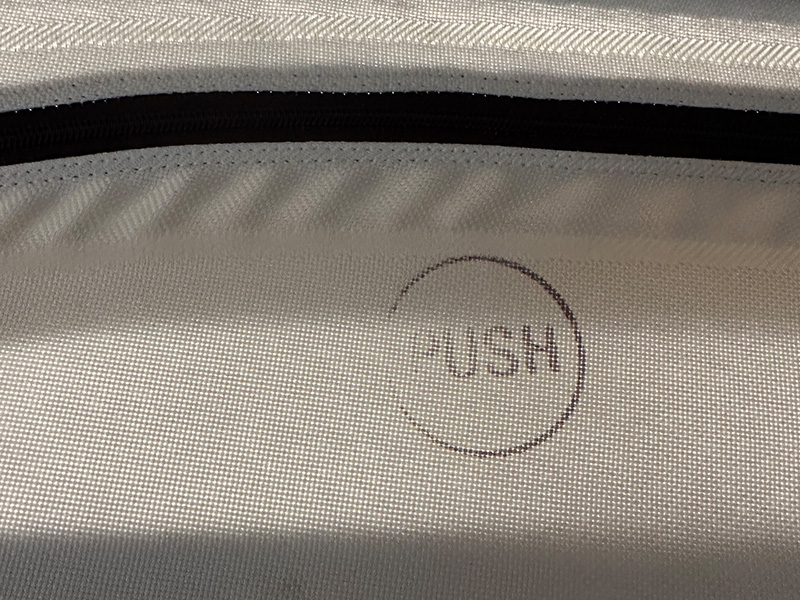

- Pour fermer, tenez-vous droit, regardez vers l'arrière et voyez le mot "Push" sur le côté gauche de la toile.

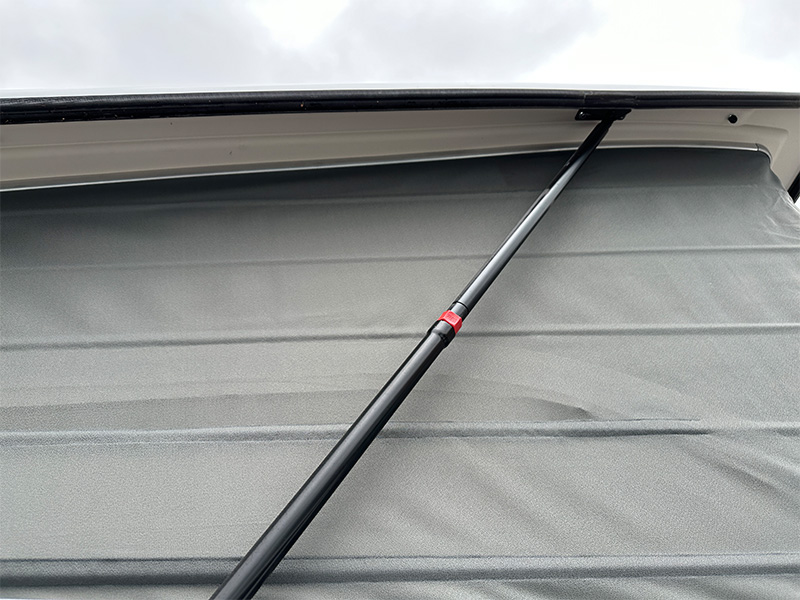

- Pressez le ressort à gaz à cet endroit pour qu'il se mette en place à l'aide de la boucle lorsque vous tirez le toit vers le bas en même temps.
- Du côté du conducteur et du passager, accrochez le levier dans le réceptacle.
Électricité
Ouverture du toit
- Ouvrez une porte ou une fenêtre
- Mettez le contact
- Allumez l'unité de camping
- Sélectionnez "Mercedes Advanced Control"
- Appuyez sur les mots "pop-up roof" puis "extend". Appuyez sur "Extend" jusqu'à ce que le toit soit complètement ouvert.
Abaisser le lit
Lorsque le lit est fixé au toit, il se relève automatiquement. Pour l'abaisser, desserrez les sangles des deux côtés du lit et tirez-le avec précaution vers le bas. Veillez à ne pas vous cogner la tête !
Cliquez ici pour accéder directement à la vidéo explicative :
Veuillez noter ce qui suit :
- Ne conduisez jamais avec un toit ouvert !
- Lors de la rétraction et de l'extension du toit relevable, ouvrez toujours la fenêtre ou la porte afin d'équilibrer la pression !
- Lorsque vous rétractez le toit, vérifiez toujours que rien ne repose sur le matelas, que le lit de toit est abaissé, que les fermetures éclair des lucarnes sont fermées et que les soufflets en tissu ne sont pas coincés dans les rabats ou qu'ils ne dépassent pas sur le côté du véhicule.
Résolution des problèmes
Le véhicule émet des bips sonores
Si le véhicule émet des bips sonores, c'est peut-être parce qu'il n'a pas détecté que le toit était fermé. Il existe un bouton de réinitialisation que vous pouvez utiliser pour empêcher la voiture d'émettre des bips :
- Ouvrez le placard de gauche et trouvez le levier d'évacuation des eaux usées.

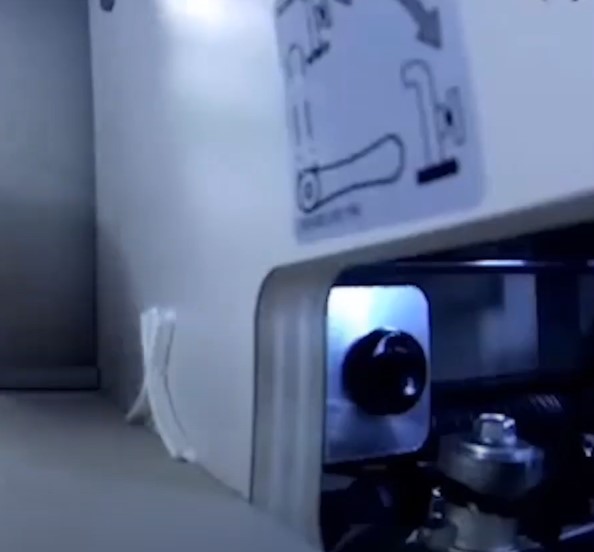

- Il y a un petit bouton de réinitialisation dans l'ouverture. Il est un peu caché et vous devrez peut-être le toucher avec vos doigts :
Le toit ne se ferme pas
Assurez-vous que la porte ou la fenêtre est ouverte. S'il y a une pression, elle peut former un vide d'air qui empêche le toit de se fermer complètement. Si c'est le cas, ouvrez toutes les portes et fenêtres et essayez à nouveau de fermer le toit.
Si l'écran indique que le toit est rétracté mais que ce n'est pas le cas, vous pouvez essayer de déplacer la voiture de quelques mètres pour réinitialiser le système électrique. Veillez à ce qu'il n'y ait aucun obstacle susceptible d'endommager le toit !
Si cela ne suffit pas, nous pouvons vérifier les fusibles :
Avant de retirer un fusible, il convient de prendre les mesures de sécurité suivantes :
- Arrêter le moteur et retirer la clé du contact.
- Débrancher la voiture de toute source d'alimentation externe.
- Retirez le fusible avec précaution en tirant sur les côtés.

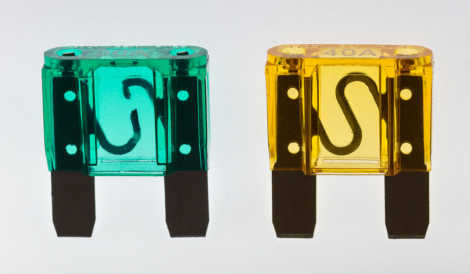

- Un fusible endommagé peut être brûlé ou avoir le connecteur cassé (voir l'image). Si c'est le cas, remplacez-le. Vous pouvez les trouver dans les stations-service et les quincailleries.
Voici les indices qui vous permettront de savoir quel fusible tirer et comment le trouver :
- Avancez le siège arrière jusqu'à ce que vous arriviez dans la voiture située derrière le siège arrière.

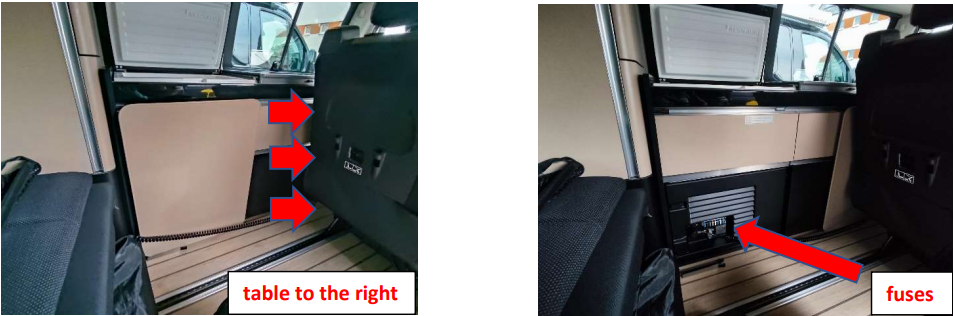

- Entrez dans la voiture derrière le siège arrière. Lorsque la table est visible, comme sur l'image de la description, faites-la glisser vers la droite. Vous devriez maintenant voir des fusibles :

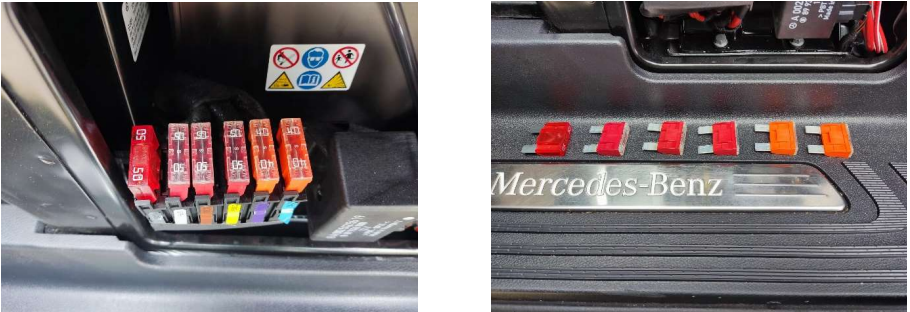

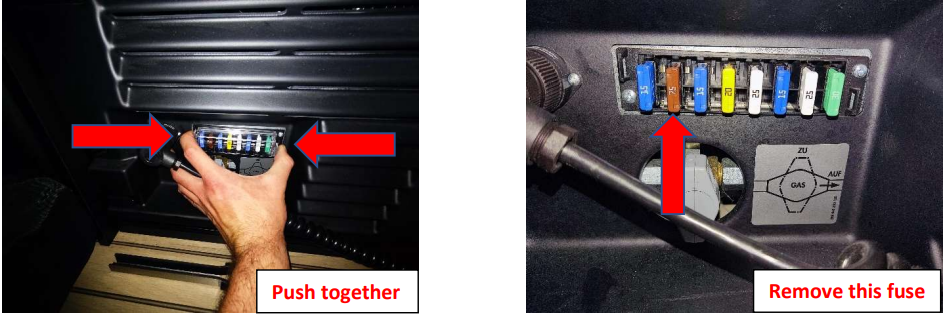

- Vous pouvez retirer le couvercle des fusibles en les pressant l'un contre l'autre. Retirez ensuite le premier (15A) et le deuxième fusible en partant de la gauche. (7,5A) Vous pouvez retirer le couvercle des fusibles en les pressant l'un contre l'autre. S'ils ne sont pas endommagés, attendez une minute et remettez-les en place :
Si le fusible dans la zone de la cuisine ne se réinitialise pas, essayez de faire une réinitialisation complète. Cette opération s'effectue sous le siège du conducteur :
- Ouvrez la porte du conducteur

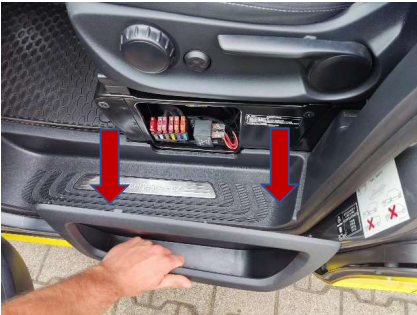

- Retirez le couvercle de la boîte à fusibles. Tirez-le tout droit dans votre direction.
- Retirez tous les fusibles et placez-les sur l'entrée dans le même ordre afin de voir quel fusible va où. Attendez une minute et remettez tous les fusibles en place.

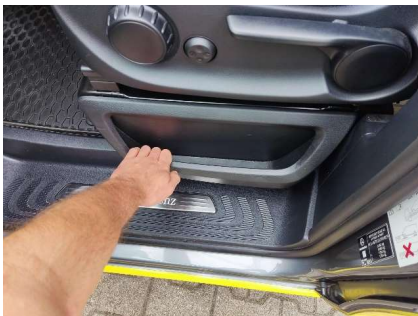

- Remontez le carénage. Pour ce faire, accrochez à nouveau le panneau sur le côté inférieur et assurez-vous que les boulons de droite et de gauche entrent dans le guide en caoutchouc, puis faites glisser le panneau vers l'intérieur.
