🛏️ El techo elevable - Camper Cabin (Ford Nugget)

El techo de la Camper Cabin se abre manualmente. Hay una ligera diferencia entre modelos, así que comprueba cuál conduces y luego, selecciona las instrucciones correctas en los menús desplegables:

Frigorífico de cajón

Abrir el techo

  1. Abre las ventanillas o una puerta para aliviar la presión.

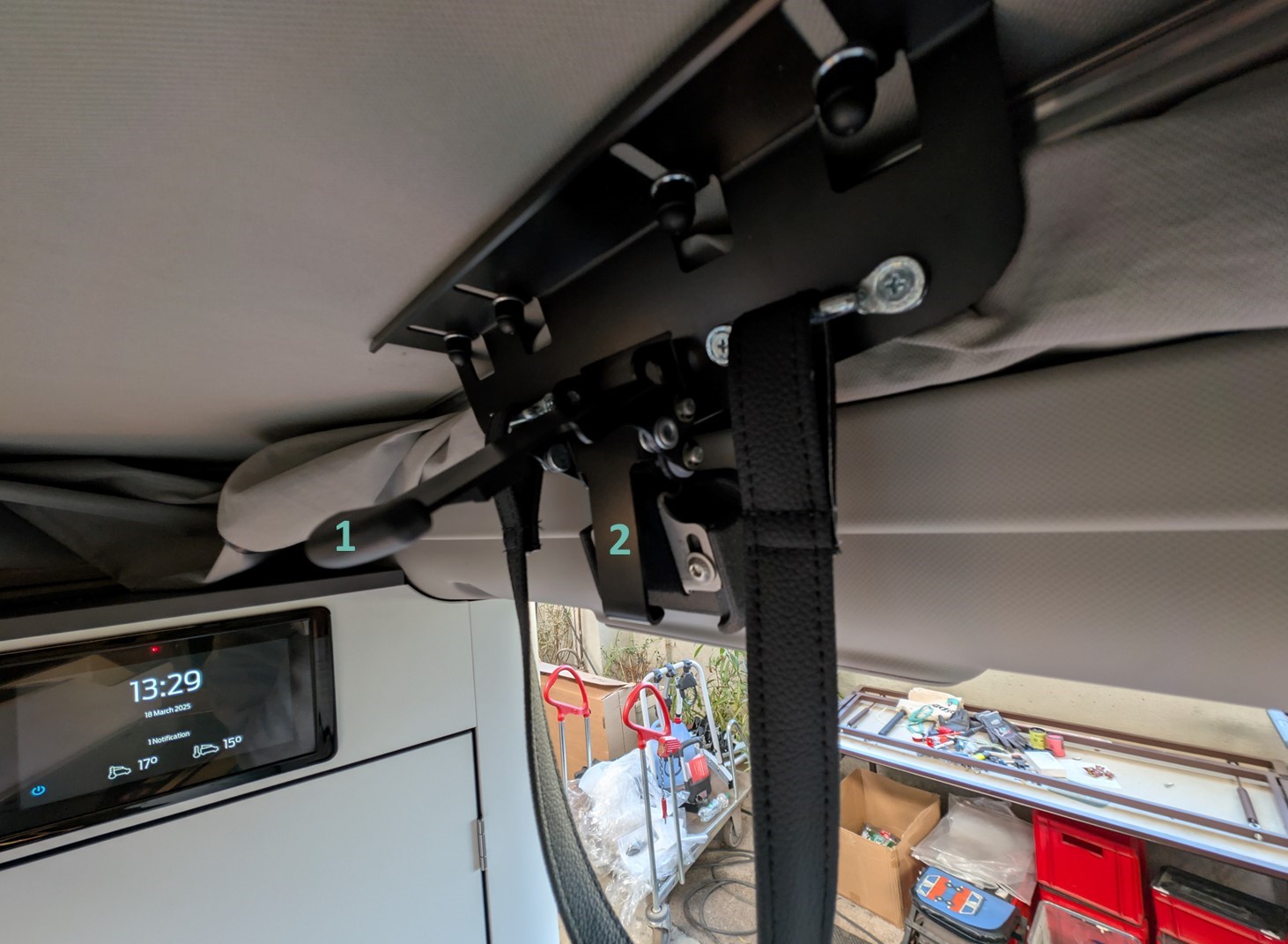

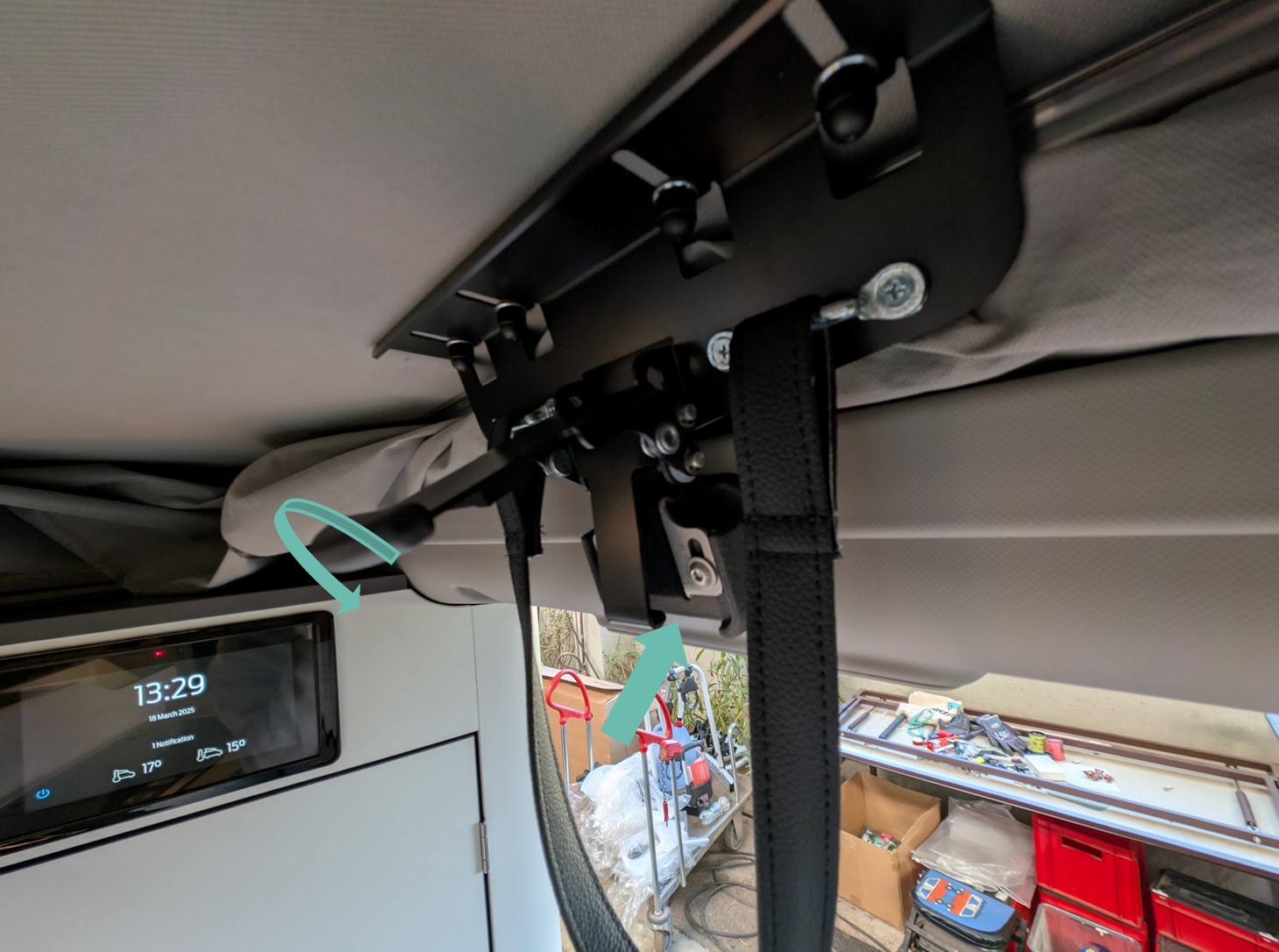

  2. Abre el pestillo del techo girando la empuñadura (1) hacia arriba y desbloqueando el gancho (2).
  3. Empuja el techo hacia arriba hasta que quede completamente abierto.
  4. Una escalera guardada en el armario trasero facilita la subida.

Cerrar el techo

  1. Abre las ventanas o una puerta para aliviar la presión.
  2. Baja la cama.
  3. Desbloquea el resorte de gas derecho. Para ello, presiona la tienda del lado del pasajero la zona marcada en la imagen:
  4. Al mismo tiempo, tira del techo desplegable hacia abajo utilizando el lazo y ciérralo hasta 20 cm.
  5. Tira de la carpa hacia dentro.

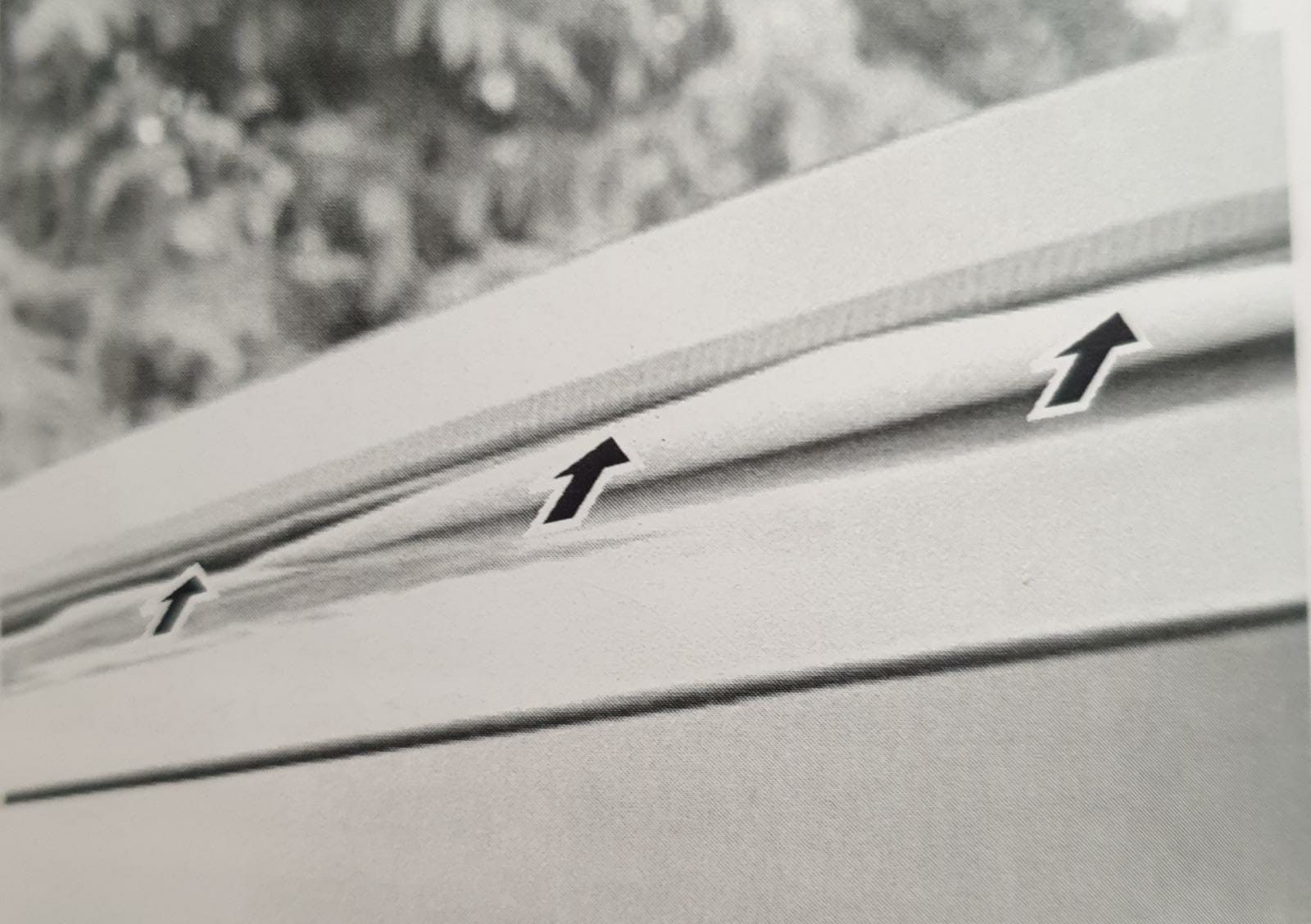

  6. Comprueba en el exterior si la tienda queda aprisionada entre el techo y el vehículo:
    Dachbett_10.jfif
    Si es así, levanta ligeramente el techo y empuja hacia dentro la tienda que sobresale.

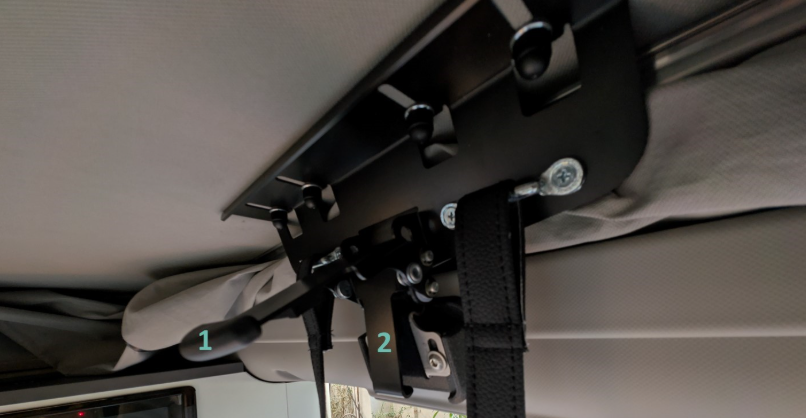

  7. Una vez que esté todo dentro, cierra el pestillo del techo: cuelga el gancho (2) y gira la manivela hasta el fondo para bloquearlo.
Puerta del frigorífico en la parte superior y unidad Camper en la parte trasera

Abrir el techo

  1. Abre las ventanillas o una puerta para aliviar la presión.
  2. Suelta los cierres situados a la izquierda y a la derecha de la parte trasera del techo por la parte interior, desbloqueando así el techo.
  3. Empuja el techo hacia arriba uniformemente.
  4. Tira ligeramente de la cama hacia ti para dejarla completamente plana.
  5. Una escalera en el armario trasero facilita la subida.

Cerrar el techo

  1. Para cerrar el techo, asegúrate de que todas las ventanas del techo están cerradas y de que no hay nada sobre el colchón.
  2. Sujeta el colchón con las correas suministradas.
  3. Suelta la cama de los soportes, colócala recta sobre los raíles y tira firmemente de ella para que se apoye completamente.
  4. A continuación, presiona contra la marca roja del resorte de gas derecho para tirar del techo hacia abajo.
  5. Asegúrate de que la tela de la tienda no sobresalga ni quede pellizcada.

Haz clic aquí para ir directamente al vídeo explicativo:

Puerta del frigorífico en la parte superior y unidad Camper en la parte delantera

Abrir el techo

  1. Abre las ventanillas o una puerta para aliviar la presión.
  2. Suelta los cierres situados a la izquierda y a la derecha de la parte trasera del techo por la parte interior, desbloqueando así el techo.
  3. Empuja el techo hacia arriba uniformemente.
  4. Tira ligeramente de la cama hacia ti para dejarla completamente plana.
  5. Una escalera en el armario trasero facilita la subida.

Cerrar el techo

  1. Para cerrar el techo, asegúrate de que todas las ventanas del techo están cerradas y de que no hay nada sobre el colchón.
  2. Sujeta el colchón con las correas suministradas.
  3. Suelta la cama de los soportes, colócala recta sobre los raíles y tira firmemente de ella para que se apoye completamente.
  4. A continuación, presiona contra la marca roja del resorte de gas derecho para tirar del techo hacia abajo.
  5. Asegúrate de que la tela de la tienda no sobresalga ni quede pellizcada.

Haz clic aquí para ir directamente al vídeo explicativo:

Ten en cuenta lo siguiente:

  • ¡No conduzcas nunca con el techo abierto!
  • Al plegar y desplegar el techo alto, ¡abre siempre la ventanilla o la puerta para igualar la presión!
  • Al replegar el techo, comprueba siempre que no haya nada sobre el colchón, que la cama del techo esté bajada, que las cremalleras de las ventanillas del techo estén cerradas y que los fuelles de tela no queden atrapados en las solapas ni sobresalgan por el lateral del vehículo.
  • Cuando cierres el techo, asegúrate de que la tela está completamente seca. Si la cierras mojada, podría aparecer moho.
